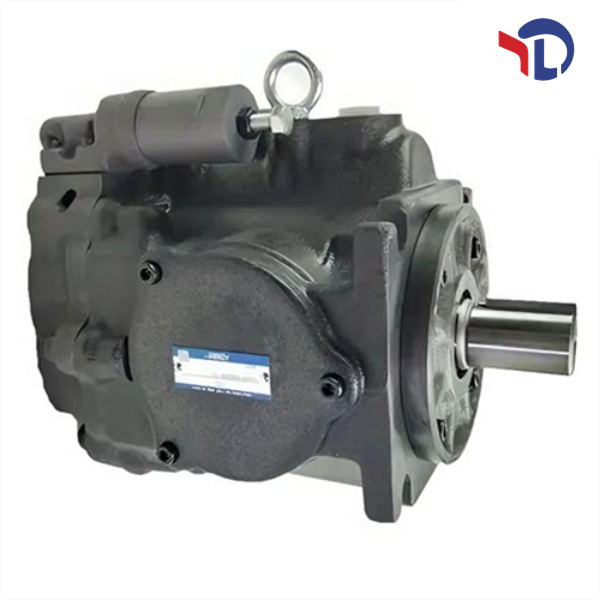

Описание параметров плунжерного насоса YUKEN AR16-F-R-01-C-K-10

1. Разбор обозначения модели

• AR16 — Серия насоса: Плунжерный насос переменного выдачи серии AR16, отличается компактностью, низким уровнем шума и высокой надежностью, предназначен для средневысоких гидравлических систем.

• F — Способ монтажа: Фланцевое крепление (альтернатива — L: подвесное крепление), удобно для интеграции в различные промышленные гидравлические установки.

• R — Направление вращения вала: По часовой стрелке (вида с торца вала), стандартное направление работы; вариант L — вращение против часовой стрелки (по запросу).

• 01 — Тип управления: Регулирование по давлению с компенсацией (тип 01), обеспечивает автоматическое регулирование расхода рабочей жидкости в зависимости от изменяющейся нагрузки, экономит энергию.

• C — Диапазон регулирования давления: 1,2 ~ 16 МПа (варианты: B — 1,2~7 МПа; H — 1,2~21 МПа), соответствует требованиям большинства среднедавленных гидравлических приложений.

• K — Форма выходного вала: Вал с плоским ключом, обеспечивает надежное соединение с приводом (например, электродвигателем), предотвращает скольжение при работе под нагрузкой.

• 10 — Конструкторский код: Уникальный идентификатор конструкции насоса, определяющий особенности исполнения деталей и комплектации.

2. Основные технические параметры

• Максимальный рабочий объем (выдача на оборот): 16 см³/оборот (cc/rev), определяет максимальный расход рабочей жидкости при номинальных оборотах.

• Диапазон регулирования давления: 1,2 ~ 16 МПа (в соответствии с обозначением «C» в модели), устойчивое поддержание заданного давления в системе.

• Диапазон оборотов вала: 600 ~ 2000 об/мин (оборотов в минуту); рекомендуемый рабочий диапазон — 1000 ~ 1800 об/мин для обеспечения долговечности.

• Коэффициент полезного действия (КПД): Объемный КПД > 97% (при давлении 16 МПа, оборотах 1800 об/мин); общий КПД > 89%, обеспечивает эффективное использование энергии.

• Уровень шума: Ниже 55 дБ(A) (при номинальных оборотах и давлении), соответствует современным требованиям к шумовой нагрузке на производстве.

• Материал корпуса: Чугун литой (GG25), обладает высокой прочностью и устойчивостью к гидравлическим нагрузкам.

• Масса насоса: Приблизительно 12,5 кг, компактный дизайн удобен для установки в ограниченном пространстве.

• Требуемая рабочая жидкость: Гидравлическое масло с вязкостью 15 ~ 46 мм²/с (при 40 °C), рекомендуется использовать масло соответствующее стандарту ISO VG 32 или ISO VG 46.

• Диапазон рабочих температур: -10 °C ~ +80 °C, допустима кратковременная температура до 100 °C (не более 1 часа).

3. Характеристики эксплуатации и особенности

• Энергоэффективность: Тип управления по давлению с компенсацией позволяет снизить расход энергии в режиме низкой нагрузки, так как насос автоматически уменьшает выдачу рабочей жидкости при достижении заданного давления.

• Низкое тепловыделение: Низкие потери мощности и высокий КПД минимизируют нагрев рабочей жидкости, что продлевает срок службы насоса и всего гидравлического контура.

• Компактность и универсальность: Малая масса и фланцевое монтажное крепление делают насос подходящим для использования в станках, подъемном оборудовании, гидравлических прессах и других промышленных устройствах.

• Надежность: Использование высококачественных материалов и продуманная конструкция обеспечивают стабильную работу в условиях длительного эксплуатаion, снижают вероятность поломок.
