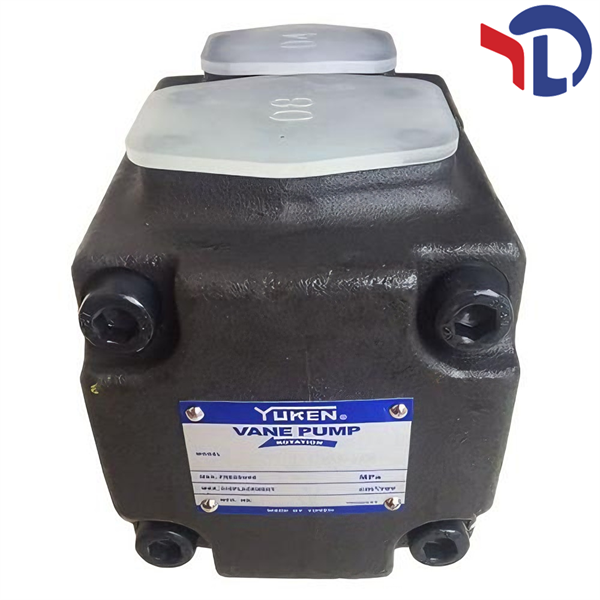

Характеристики насоса YUKEN PV2R1-23-F-RAA-41

1. Разбор обозначения модели

Модель насоса YUKEN PV2R1-23-F-RAA-41 состоит из нескольких компонентов, каждый из которых несет важную информацию о его конструкции и назначении:

PV2R1 — серия насоса: одноступенчатый лопастной насос серии PV2R1, разработанный для низкой шумности и высокой производительности, широко применяется в гидравлических системах различных промышленных установок.
23 — номинальный объем рабочего хода: 22,7 см³/оборот (геометрический объем), что соответствует стандартным параметрам серии PV2R1 для данного обозначения.
F — тип крепления: фланцевое крепление (при отсутствии этого обозначения используется подставочное крепление); также указывает на возможность использования специального уплотнения для фосфатных эфиров.
R — направление вращения вала: по часовой стрелке (вида из стороны вала), это стандартное направление вращения для данной модели; обратное вращение возможно по запросу.
AA — положение патрубков: патрубок нагнетания и всасывания расположены вверх (стандартное положение, вид из стороны вала).
41 — номер конструкции: стандартный индекс конструкции, соответствующий техническим требованиям серии PV2R1.

2. Основные технические параметры

Параметр	Значение	Примечание
Тип насоса	Одноступенчатый лопастной гидравлический насос	С низкой шумностью и высокой надежностью, предназначен для высоких нагрузок, относится к высокодавленным насосам定量ного типа.
Номинальный объем рабочего хода	18,6 см³/оборот	Геометрический объем, соответствующий обозначению "19" в модели, входит в диапазон排量 серии PV2R1 (5,8–237 см³/оборот).
Максимальное рабочее давление	21 МПа (210 бар)	Для антифрикционного нефтяного масла; для обычного нефтяного масла — 16 МПа; для водно-этиленгликолевого раствора — 7 МПа; постоянное рабочее давление — 17,5–21 МПа.
Максимальная скорость вращения вала	1800 об/мин	Диапазон скоростей — 750–1800 об/мин; рекомендуемая скорость — 1000–1500 об/мин для стабильной работы.
Тип крепления	Фланцевое (F)	Стандартное крепление для данной модели; масса фланцевого варианта — 9,0 кг.
Направление вращения вала	По часовой стрелке (R)	Вид из стороны вала; обратное вращение возможно по запросу, дополнительная информация доступна у производителя.
Положение патрубков	Вверх (AA)	Патрубок нагнетания и всасывания; размеры патрубков: всасывающий — F5-08, нагнетающий — F5-04; другие положения по запросу.
Тип рабочего масла	Минеральное гидравлическое масло (ISO VG 32 или 46)	Для фосфатных эфиров требуется специальное уплотнение (обозначено буквой "F" в модели); чистота масла должна соответствовать NAS 8 классу и ниже.
Диапазон рабочих температур масла	-10 °C — +80 °C	Оптимальный диапазон: 20 °C — 60 °C; для минерального масла.
Диапазон температур окружающей среды	-40 °C — +60 °C	При превышении требуется дополнительное охлаждение.
Давление всасывания	От -20 кПа до +16 кПа	Для минерального масла; для других типов масла уточняется отдельно.

3. Особенности конструкции

Интегральные приводные части собраны в комплект (картриджный комплект), что позволяет легко заменять изношенные компоненты без полной разборки насоса, облегчая обслуживание и ремонт.
Конструкция обеспечивает низкий уровень шума при работе (≤70 дБ(А)), что актуально для промышленных установок с высокими требованиями к шумоподавлению; оптимизированная структура лопастей повышает стабильность работы и увеличивает срок службы.
Использование специального уплотнения (фторкаучук) при работе с фосфатными эфирами (обозначено буквой "F" в модели) обеспечивает высокую герметичность; специальная обработка поверхности деталей увеличивает срок службы на 30% по сравнению с предыдущими моделями.

4. Область применения

Насос YUKEN PV2R1-23-F-RAA-41 широко используется в гидравлических системах различных промышленных устройств, включая станки с ЧПУ, прессы, машины для литья под давлением, строительная техника, оборудование для цементной и металлургической промышленности, а также гидравлические системы станков для пластмассовой переработки (инжекционные машины) и станков для гибки металла.
