3525V серия Лопастной насос

VICKERS Общие технические характеристики и модели лопастных насосов в основном включают в себя серии с одним и двумя насосами, а именно：

‌V10‌、‌V20‌‌、‌20V(Q)‌‌、‌25V‌‌、‌35V‌‌、‌45V‌

‌2520V、3520V、3525V、4520V、4525V、4535V

VMQ125(T)、VMQ135(T)、VMQ145(T)

VMQ2 2525, VMQ2 3525, VMQ2 4525, VMQ2 4535

VMQ3 352525, VMQ3 453525

20VQ、25VQ(T)、35VQ(T)、45VQ(T)

2520VQ, 3520VQ, 3525VQ, 4520VQ, 4525VQ, 4535VQ

2520VQSV10, 3520VQSV10, 3525VQSV10, 4520VQSV10, 4525VQSV10, 4535VQSV10

25VQH、35VQH、45VQH

2520VQH、3525VQH、4525VQH、3520VQH、4520VQH、4535VQH

V2010、V2020

VVS0, VVS1, VVS2, VVS3, VVP1, VVP2, VVP3.

Гидравлический насос"/>

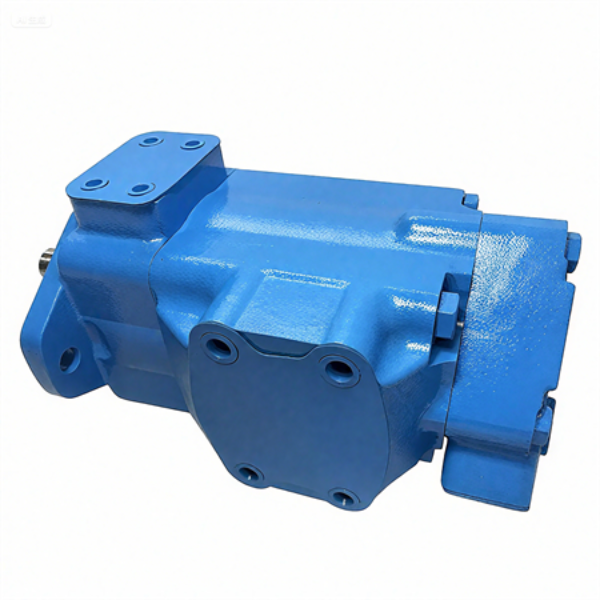

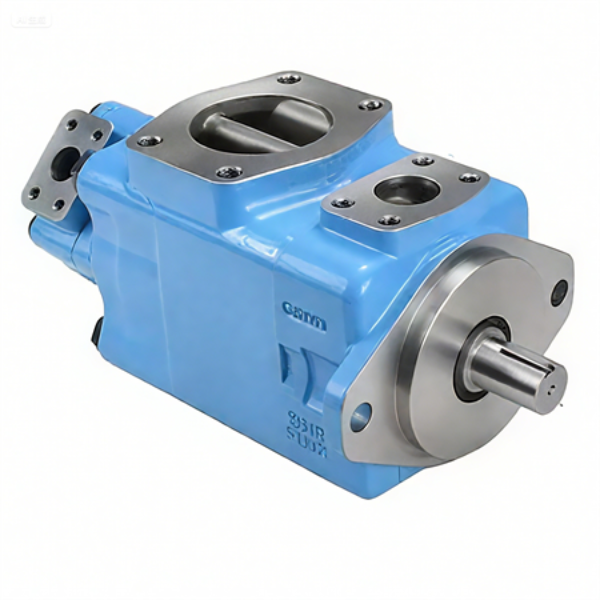

Двухлопастной насос серии Vickers 3525V - это высокопроизводительный гидравлический силовой агрегат компании Eaton,

предназначенный для промышленного применения при среднем и высоком давлении.

1. Характеристики давления и скорости

Диапазон давлений

Постоянное рабочее давление: 170 бар (2466 фунтов на квадратный дюйм)

Максимальное пиковое давление: 207 бар (3000 фунтов на квадратный дюйм)

Входное давление: 0-1,7 бар (рекомендуется 1,4 бар)

Диапазон скоростей

Номинальная частота вращения: 1800 об/мин (противоизносное гидравлическое масло)

Минимальная частота вращения: 600 об/мин

Особые ограничения по расходу: максимальная скорость подачи синтетической жидкости или водомасляной эмульсии снижена до 1500 оборотов в минуту

2. Масляный порт и конструкция установки

Конфигурация масляного порта

Насос на конце вала: фланец 1-1/4 дюйма с кодом SAE 61 (напорный патрубок)

Насос с торцевой стороны крышки: 1-дюймовый фланец с кодом SAE 61 (напорный патрубок)

Впуск масла: 4 болта с фланцем SAE J518C, спецификация резьбы UNC

Направление масляного отверстия: выходное отверстие на конце вала находится в том же направлении или в обратном направлении,

что и входное отверстие, а выходное отверстие на конце крышки может иметь угол отклонения 45°CW, 135°CCW и т.д.

Способ установки

Стандарт: Установка фланца на 2 болта по стандарту SAE C

Дополнительно: установка сиденья для ног (необходимо настроить индивидуально)

Форма удлинения вала

Стандарт: прямой шпоночный вал диаметром 1-1 / 4 дюйма (шпоночный паз 5/16 дюйма)

Дополнительно: шлицевой вал с 14 зубьями (диаметр 1-3/8 дюймов)

3. Анализ типичных моделей

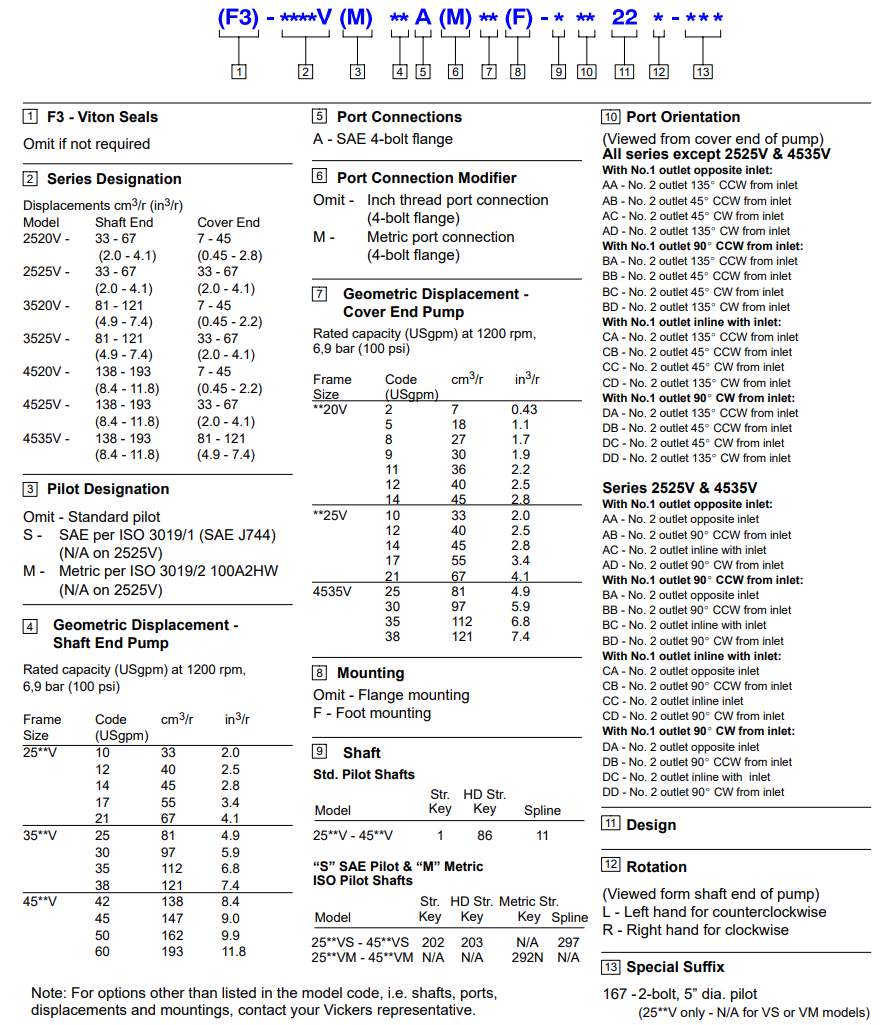

Возьмем в качестве примера 3525V38A21-1AA22R：

3525V: логотип серии

38: Код рабочего объема насоса на конце вала (121 куб.см/об)

A: Конфигурация масляного отверстия (фланец SAE)

21: Код рабочего объема насоса с торцевой стороны крышки (67 куб.см/об)

1AA: Способ установки (фланец SAE C)

22R: Вращать по часовой стрелке, стандартное уплотнение
