PV2R1-10-F-RAA-41 Гидравлический насос YUKEN

Характеристики насоса YUKEN PV2R1-10-F-RAA-41 (односекционный лопастной)

Насос YUKEN PV2R1-10-F-RAA-41 относится к односекционным лопастным насосам постоянного объема серии PV2R, разработанным японской компанией YUKEN для низкошумной высоконагруженной работы. Он сочетает компактность, высокую надежность и удобство обслуживания, что делает его идеальным для маломощных и среднемощных гидравлических систем промышленного оборудования.

Основные технические параметры

| Наименование параметра                | Значение                                                                 | Единица измерения |

|---------------------------------------|--------------------------------------------------------------------------|------------------|

| Модель насоса                         | PV2R1-10-F-RAA-41                                                        | —                |

| Тип насоса                            | Односекционный лопастной насос постоянного объема (высоконагруженный, низкошумной) | —                |

| Геометрический объем (номинальный)    | 9,4 (по модели 10)                                                       | см³/об           |

| Максимальное рабочее давление         | 21 (210 бар) – для антифрикционных нефтяных масел; 16 (160 бар) – для обычных нефтяных масел; 7 (70 бар) – для водно-гликольных жидкостей | МПа (бар)        |

| Максимальное число оборотов вала     | 1800                                                                     | об/мин            |

| Способ монтажа                        | Фланцевое (F) – стандартное                                              | —                |

| Направление вращения вала             | По часовой стрелке (при просмотре со стороны вала) – стандартное (R)     | —                |

| Положение патрубков                   | Всасывающий – 1 шт., нагнетательный – 1 шт.; оба – вверх (стандартное, A) | —                |

| Тип уплотнений (стандарт)             | Для нефтяных гидравлических масел (антифрикционных/R&O)                  | —                |

| Тип уплотнений (специальный, F)       | Для фосфатных эфиров (добавляется префикс F в модели)                    | —                |

| Масса насоса (фланцевое монтирование) | Приблизительно 5,5                                                       | кг               |

| Оптимальная температура рабочей жидкости | 10 – 60 ℃; допустимый диапазон – 0 – 70 ℃ (для нефтяных масел)          | ℃                |

| Оптимальная вязкость рабочей жидкости | 32 – 68 мм²/с (при 50 ℃); допустимый диапазон – 20 – 400 мм²/с          | мм²/с            |

Характеристики эксплуатации

 1. Совместимые рабочие жидкости

- Основные: Нефтяные гидравлические масла (антифрикционные, R&O-type) – стандартное использование .

- Специальные: Водно-гликольные жидкости (ограничение по давлению 70 бар) и фосфатные эфиры (требуется специальное уплотнение – префикс F в модели) .

- Запрещено: Использовать агрессивные жидкости без адаптации уплотнений.

 2. Режимы работы

- Низкий уровень шума: Конструкция с высокопорядной кривой статора снижает пульсацию и шум, соответствует требованиям современного промышленного оборудования .

- Высокая эффективность: Оптимизированный поток жидкости обеспечивает стабильную подачу даже при высоких нагрузках .

- Устойчивость к перегрузкам: Прочный корпус и картриджная конструкция увеличивают ресурс работы .

 3. Условия монтажа

- Фланцевое монтирование (F) – стандартное, допустимо также поддонное (L) по запросу .

- Размеры монтажных отверстий и фланца соответствуют стандарту серии PV2R1, обеспечивая совместимость с стандартным оборудованием .

Конструктивные особенности

1. Картриджная структура: Все внутренние узлы собраны в единую картриджную единицу, что упрощает ремонт и замену деталей без демонтажа насоса из системы .

2. Высокопорядная кривая статора: Снижает износ лопастей, уменьшает шум и пульсацию потока, повышает долговечность насоса .

3. Компактный корпус: Изготовлен из высокопрочного чугуна, обеспечивает жесткость и защиту внутренних узлов при высоких давлениях .

4. Уплотнения: Стандартные уплотнения для нефтяных масел; специальные (F) – для фосфатных эфиров, предотвращают коррозию и утечки .

5. Вал и подшипники: Высококачественные подшипники обеспечивают плавную работу и длительный ресурс, вал имеет стандартную форму RAA (диаметр 19,05 мм) .

Область применения

Насос PV2R1-10-F-RAA-41 широко используется в гидравлических системах следующего оборудования :

- Малые и средние инжекционные машины (пластиковая промышленность);

- Гидравлические прессы и станки для металлообработки;

- Мобильные гидростанции (спецтехника, сельскохозяйственное оборудование);

- Лабораторное и испытательное оборудование;

- Автоматизированные линии с маломощными гидравлическими приводами.

Примечания и рекомендации

1. Параметры ограничения: Не превышайте максимальное давление (21 МПа) и скорость вращения (1800 об/мин) – это приведет к ускоренному износу и поломке насоса .

2. Давление всасывания: Ограничено 0 кгс/см² – обеспечивайте достаточное всасывающее давление для предотвращения кавитации .

3. Обслуживание: Регулярно проверяйте уровень и качество рабочей жидкости, очищайте фильтры; плановое техническое обслуживание увеличивает ресурс работы до 10 000 часов и более .

4. Дополнительная информация: Детальные размеры, схемы монтажа и комплектующие можно найти в официальном каталоге YUKEN серии PV2R . Насос не поставляется с фланцами и трубопроводами – их нужно заказывать отдельно по стандартным размерам .

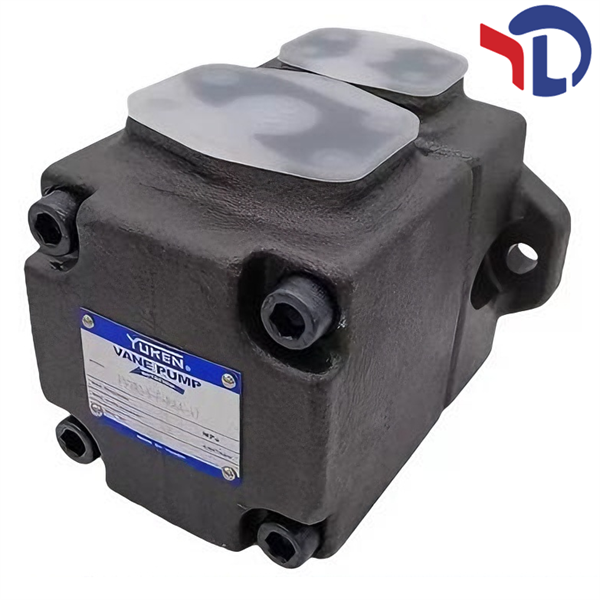

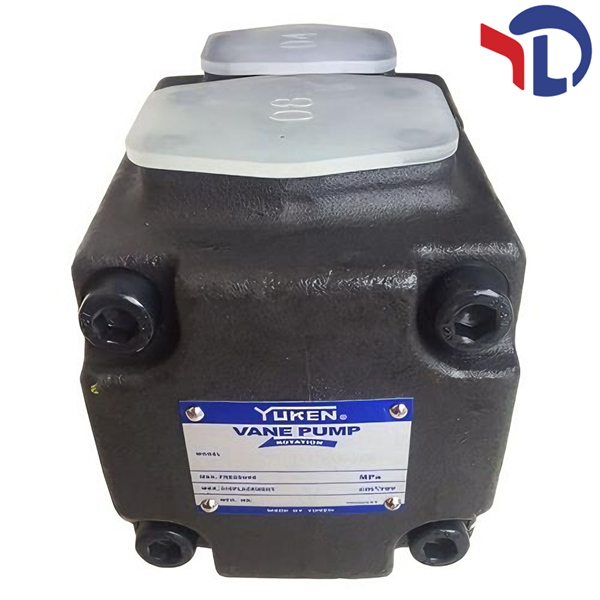

Гидравлический насос YUKEN серии PV2R
