Серия сердечников шестеренчатых насосов Hydac

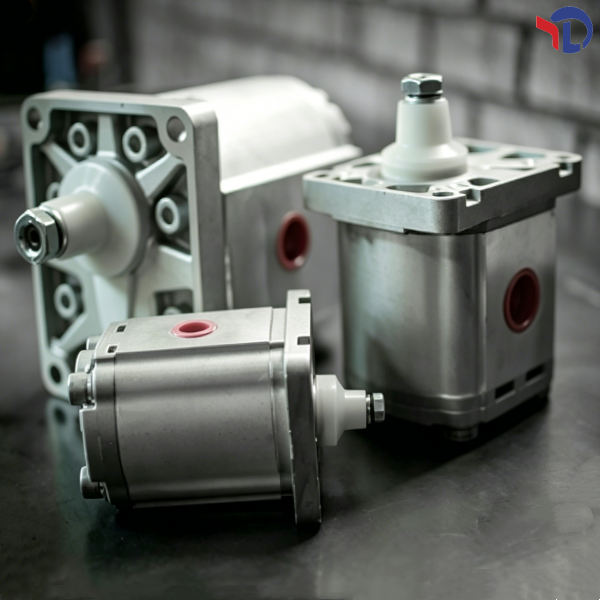

I. Внешнезацепные шестеренчатые насосы PGE (универсальная основная серия)

1. Основные технические параметры

• Тип конструкции: внешнезацепной прямозубый шестеренчатый насос

• Диапазон рабочего объёма: 0,25–60 см³/об, 4 размерных класса (Size0–Size3)

• Номинальное рабочее давление: 250 бар

• Пиковое давление: 280 бар

• Максимальная частота вращения: 3500 об/мин (при работе на минеральном масле)

• Диапазон температур: -20℃～+100℃

• Вязкость рабочей среды: 1–500 сСт (оптимальный режим 10–100 сСт)

• Материалы: корпус из алюминиевого сплава, шестерни из закаленной легированной стали, стандартные уплотнения NBR (опционально термостойкие уплотнения FKM)

• Точностные характеристики: погрешность повторяемости расхода ±1%, линейность ±0,5%

2. Подсерии и область применения

• Серия PGE100 (Size0): рабочий объём 0,25–2,0 см³/об, сверхмалые миниатюрные насосы. Применяются в прецизионных малых гидравлических системах, системах смазки и миниатюрном автоматизированном оборудовании

• Серии PGE101/PGE125: малый и средний рабочий объём, лёгкая компактная конструкция. Подходят для промышленного контрольно-измерительного оборудования, малых станков и вспомогательных гидравлических систем

• Серии PGE160/PGE200/PGE250: средний рабочий объём, стабильный расход. Используются в универсальной промышленной гидравлике и вспомогательных системах строительной техники

• Серии PGE315/PGE365/PGE420: среднебольшой рабочий объём, обеспечивают непрерывную подачу жидкости в крупногабаритном оборудовании. Применяются в тяжелом промышленном и транспортном гидравлическом оборудовании

II. Тяжелые внутреннезацепные шестеренчатые насосы PGI (низкошумная высоконапорная серия)

1. Основные технические параметры

• Тип конструкции: внутреннезацепная конструкция с дуговыми шестернями

• Диапазон рабочего объёма: 3,8–250 см³/об, покрывает широкий диапазон расходов

• Номинальное рабочее давление: 150–330 бар (в зависимости от модели)

• Периодическое рабочее давление: 150–350 бар

• Пиковое давление: 165–400 бар (вся серия высоконапорная)

• Основные характеристики: минимальная пульсация давления, низкий уровень рабочего шума, устойчивость к ударным нагрузкам и загрязнениям, минимальные утечки при высоком давлении

2. Подсерии и технические характеристики

• PGI100 (Size2): тяжелые насосы малого и среднего объёма, для прецизионных тяжелонапорных гидравлических систем

• PGI101 (Size3): основная серия среднего рабочего объёма, универсальное решение для тяжелого промышленного оборудования

• PGI102 (Size6): тяжелые насосы большого объёма, применяются в горной технике, крупной строительной технике и основных гидравлических системах судового оборудования

III. Высоконапорные внешнезацепные шестеренчатые насосы 10A (сверхвысоконапорная серия)

Основные технические параметры

• Типовые модели: 10A5X348M2B, 10A6.1X348M3B, 10A42X302B

• Стандартный рабочий объём: 5,0–60 см³/об

• Номинальное рабочее давление: 250 бар

• Пиковое давление: 315 бар, отличная устойчивость к кратковременным высоким нагрузкам

• Максимальная частота вращения: 3000–3500 об/мин

• Преимущества: поддержка сборки многокамерных насосов, отсутствие видимых утечек при высоком давлении, устойчивость к усталостным нагрузкам, длительный срок службы

• Область применения: экскаваторы, бетононасосы, подъемные платформы, высоконапорные гидравлические силовые станции

IV. Многокамерные комбинированные шестеренчатые насосы KFZP (модульная многоконтурная серия)

Основные технические параметры

• Тип конструкции: интегрированные многокамерные внешнезацепные шестеренчатые насосы

• Рабочий объём одной камеры: стандартно 1,0–8,0 см³/об (возможна индивидуальная сборка различных типоразмеров)

• Класс давления: класс P – номинальное давление 250 бар, пиковое 280 бар

• Типовая модель: KFZP-1+2/2.0/P/71/10 (двухкамерный насос, объём одной камеры 2,0 см³/об)

• Основные преимущества: один приводной вал для нескольких независимых контуров, экономия монтажного пространства, снижение стоимости оборудования, отсутствие взаимного влияния контуров

• Область применения: гидравлическое оборудование с несколькими исполнительными механизмами, автоматизированные производственные линии, комплексная строительная техника, специальное оборудование

V. Общие базовые параметры для всей линейки

• Рабочие среды: стандартное минеральное гидравлическое масло, антиизносное гидравлическое масло, низкотемпературное гидравлическое масло (индивидуальные модели подходят для синтетических масел)

• Способ монтажа: фланцевый монтаж, привод через конец вала, поддержка стандартных фланцев и приводных валов различных типов

• Степень защиты: промышленный стандарт защиты, подходит для эксплуатации в помещении и на открытом воздухе

• Общие преимущества: простая конструкция, низкий уровень отказов, простое техническое обслуживание, высокая экономичность. Вся линейка поддерживает индивидуальную настройку уплотнений, частоты вращения и давления
