Шестеренчатый насос серии BF82A

Шестеренные насосы серии BF82A – техническое описание для промышленности

1. Общее описание

Шестеренные насосы серии BF82A относятся к высококачественным объемным насосам внешнего зацепления, предназначенным для транспортировки смазочных жидкостей, нефтепродуктов, промышленных масел, дизельного топлива и других сред без твердых частиц (крупность не более 0,05 мм) и волокон. Данная модель отличается компактным дизайном, высокой объемной эффективностью и устойчивым ходом при длительной эксплуатации, что делает её востребованной в нефтехимической промышленности, системах топливопитания, оборудовании для механического обслуживания и энергетических объектах.

Насосы BF82A обладают отличными самовсасывающими свойствами, позволяющими работать при минимальном заполнении рабочей камеры и создавать стабильный вакуум в всасывающем трубопроводе. Интегрированный встроенный напорный клапан обеспечивает защиту системы от перегрузки и гибкую регулировку рабочего давления, отвечая требованиям современных промышленных стандартов.

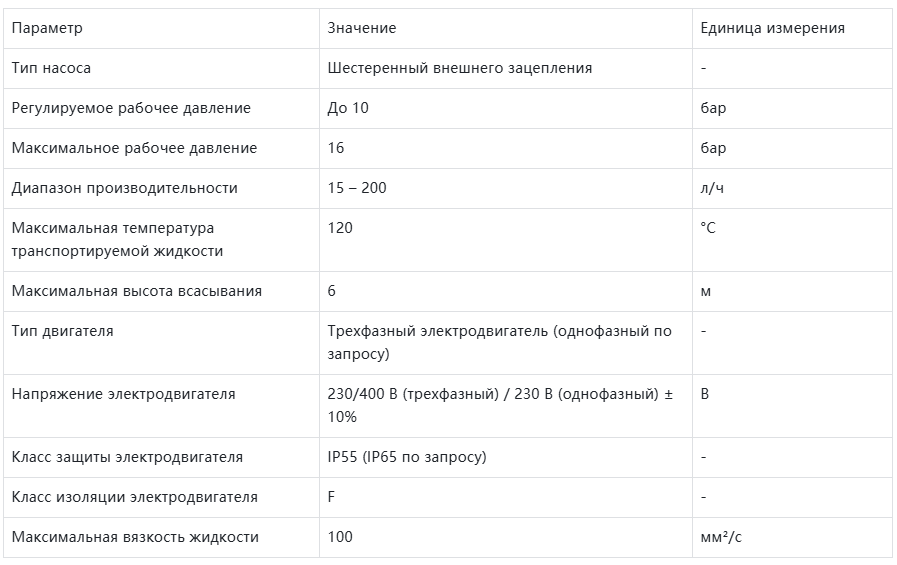

2. Основные технические параметры

Примечание: Конкретные параметры могут отличаться в зависимости от модификации насоса. Импортеры и дистрибьюторы могут уточнить детальные данные в технической документации к каждому изделию или договоре поставки.

3. Конструктивные особенности

- Корпус насоса: Изготовлен из высокопрочной стали 316 или чугуна GG-25 с антикоррозийной обработкой, обеспечивающей устойчивость к агрессивным нефтепродуктам и механическим нагрузкам. Доступна версия с охлаждающей рубашкой для работы с высокотемпературными средами.

- Шестеренки: Произведены из легированной стали с термической обработкой и полировкой, что гарантирует низкий износ, тихое функционирование и высокую долговечность. Особый профиль зубьев повышает объемную эффективность насоса.

- Валовое соединение: Моноблочное исполнение с общим валом электродвигателя и насоса, исключающее потери мощности. Вал изготовлен из стали высокой прочности с упрочненными посадочными местами.

- Уплотнения: Используются уплотнения из фторкаучука (Viton) или резины NBR по стандарту DIN 6370, обеспечивающие надежную герметизацию при высоких температурах и устойчивость к органическим растворителям.

- Подшипники: Крепкие шарикоподшипники с двойной защитой (тип 2RS) и пожизненной смазкой, обеспечивающие длительный срок службы без дополнительного обслуживания в стандартных условиях эксплуатации.

- Встроенные системы: Интегрированный напорный клапан с обратным клапаном, а также встроенная система байпасса для быстрого очистки и обслуживания, сокращающая время простоя оборудования.

4. Условия эксплуатации

Насосы серии BF82A предназначены для работы в следующих промышленных условиях:

- Температура окружающей среды: от -20 °C до +45 °C

- Вязкость транспортируемой жидкости: от 5 до 100 мм²/с

- Транспортируемые жидкости: смазочные масла, нефтепродукты, дизельное топливо, растительные масла (при использовании санитарных материалов)

- Уровень вибрации: соответствует требованиям ГОСТ 29531-2013

- Уровень шума: не более 70 дБ(A) при номинальной нагрузке

5. Безопасные правила эксплуатации

1. Перед запуском насоса проверьте герметизацию трубопроводных соединений, исправность электрооборудования и уровень смазки (при необходимости).

2. Запуск насоса допускается только при заполненной рабочей камере жидкостью, особенно после длительного простоя или первого запуска, чтобы избежать износа подшипников.

3. Не превышайте максимальное рабочее давление, указанное в технических параметрах, и регулярно проверяйте состояние напорного клапана.

4. При транспортировке агрессивных или высокотемпературных жидкостей убедитесь в совместимости материала уплотнений и корпуса с транспортируемым средством.

5. Ремонт, техническое обслуживание и замена деталей должны проводиться только после полного отключения электроснабжения и сброса давления в системе.

6. Техническое обслуживание

Регулярное техническое обслуживание обеспечивает стабильную работу насосов BF82A и увеличивает их срок службы в промышленных условиях:

- Ежемесячная проверка состояния уплотнений на предмет утечек и износа, а также очистка фильтров всасывающего трубопровода.

- Квартальная диагностика подшипников на наличие шумов и перегрева, проверка уровня и качества смазки.

- Полная замена уплотнений и проверка шестеренок каждые 12 месяцев или после 8000 часов работы (в зависимости от интенсивности эксплуатации).

- Годовая диагностика электродвигателя, включая проверку изоляции и класса защиты, в соответствии с требованиями ГОСТ.

7. Источники нормативных документов

- ГОСТ 17398-72. Шестеренные насосы. Общие технические условия.

- ГОСТ 29531-2013. Насосы. Методы измерения и оценки вибрации.

- ISO 10438. Нефтяная, нефтехимическая и газовая промышленность – Системы смазки, уплотнения валов и управляющие масляные системы.

- ГОСТ 9.904-81. Защита от коррозии. Общие требования к антикоррозийным покрытиям.
