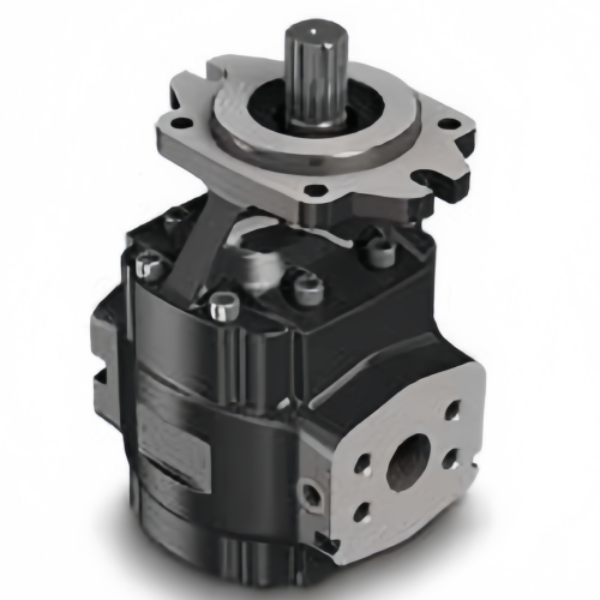

Переменный поршневой насос Daikin серии V

Переменный плунжерный насос серии V DAIKIN (Daikin) - это высокопроизводительный тип насоса, широко используемый в гидравлических системах, с его эффективными, надежными и энергосберегающими характеристиками, занимает важное место в промышленном оборудовании, строительной технике, судах и других областях. Ниже приводится подробное описание технических характеристик, классификации моделей, точек отбора, сценариев применения и предложений по техническому обслуживанию:

Основные технические характеристики поршневых насосов переменных серии V

Гибкость управления переменными

Компенсация давления (PC): Автоматическое регулирование сброса в соответствии с системным давлением, поддержание постоянного давления на выходе, подходит для сценариев, требующих точного управления давлением (например, инъекционной машины).

Чувствительность к нагрузке (LS): динамически корректируя расход, обнаруживая разницу между нагрузочным давлением и давлением на выходе насоса, избегая потери энергии, эффект энергосбережения очевиден (часто используется для совместной работы многоприводных устройств строительной техники).

Электрическое дистанционное управление: Поддерживает дистанционное управление выбросами электрических сигналов и легко интегрируется в автоматизированные системы (например, управление рулевым механизмом судна).

Ручное регулирование: прямое регулирование объема с помощью механической рукоятки для простой системы или этапа отладки.

проектирование высоких скоростей при высоком давлении

Номинальное давление: обычно 21 МПа (210 бар), некоторые модели до 25 МПа (250 бар), чтобы удовлетворить высокий спрос на нагрузку.

Диапазон оборотов: номинальная скорость 1500 - 2000rpm, некоторые модели поддерживают более высокие скорости, адаптируются к различным режимам.

Высокая эффективность и низкий уровень шума

Использование наклонной дисковой осевой плунжерной конструкции, в сочетании с точной обработкой плунжера и распределительного диска, чтобы уменьшить внутреннюю утечку, объемная эффективность до 95%.

Оптимизация конструкции канала, снижение гидравлического удара, эксплуатационный шум ниже 75 дБ (А).

Долголетие и надежность

Ключевые компоненты (например, плунжеры, подшипники) используют высокопрочные материалы, после специальной термической обработки, отличная износостойкость.

Интегрированный фильтр спроектирован таким образом, чтобы эффективно предотвратить попадание примесей в корпус насоса и продлить срок службы.

Типичные модели и параметры серии V

Выбросы модели (cc / rev) Режим управления номинальным давлением (MPA) Применимый сценарий

V15A1RX - 95 15 21 Компенсация давления (PC) Машины литья под давлением, гидравлические машины

V23A2RX - 95 23 21 Экскаваторы с чувствительной нагрузкой (LS), краны, бетонные насосы

V38A1RX - 95 38 21 Электроуправляемые рулевые машины, испытательные стенды, средства автоматизации

V70A2RX - 95 70 25 Металлургическое оборудование ручного регулирования, ветроэнергетические системы

V90A3RX - 95 90 25 Двойной насос Большой компрессор, щитовой станок

Примечание:

Типовой суффикс "- 95" обычно обозначает стандартную конфигурацию, а другие суффиксы могут представлять специальные опции (например, высокотемпературная масляная адаптация, антикоррозионное покрытие и т.д.).

Соотношение объема и потока: расход (L / min) = объем выбросов (cc / rev) x скорость вращения (rpm) 1000.

Ключевые элементы отбора

Сопоставление давления

Обеспечить максимальное давление в системе при номинальном давлении насоса и зарезервировать запас безопасности от 10% до 15%.

Для сценариев с частым запуском и остановкой или ударной нагрузкой необходимо выбрать модель с более высоким пиковым давлением.

Расчет потребностей в потоке

Выбирайте объемы в соответствии с максимальным спросом на трафик исполнительного устройства, избегая « больших лошадиных тележек», которые приводят к неэффективности.

При параллельном подключении нескольких исполнительных устройств необходимо учитывать наложение потока и коэффициент одновременного действия.

Выбор режима управления

Управление PC: для сценариев с одним исполнительным устройством или приоритетом давления (например, гидравлическое давление компрессора).

Управление LS: Эффект экономии энергии при совместной работе с несколькими исполнительными устройствами очевиден (например, привод экскаватора связан с ковшом).

Электрическое дистанционное управление: приоритет при интеграции с PLC или верхней машиной.

Экологическая адаптация

В высокотемпературной среде (> 60°C) необходимо выбрать высокотемпературную масляную жидкость или дополнительное охлаждающее устройство.

При низких температурах (< - 10°C) требуется подогрев жидкости или выбор гидравлического масла с низкой вязкостью.

 Типичный сценарий применения

Промышленное производство

Машина для инъекций: V15A1RX - 95 обеспечивает точный контроль давления для обеспечения стабильного качества изделия.

Литой пресс: V38A1RX - 95 быстро реагирует на изменения давления и сокращает цикл сборки.

Машиностроение

Экскаватор: V23A2RX - 95 реализует комбинированное действие рычага, ковша и ковша с помощью управления LS, экономия энергии более 20%.

Кран: V70A2RX - 95 обеспечивает большой расход для удовлетворения потребностей в подъеме тяжелых грузов.

Корабли и океаны

Рулевая система: электрическая модель дистанционного управления V38A1RX - 95 интегрирована с автопилотом для достижения точного рулевого управления.

Палубная машина: комбинированный двойной насос V90A3RX - 95 справляется с большой нагрузкой, такой как якорная машина, лебедка и другое оборудование.

Новая энергетика

Ветроэнергетика: V15A1RX - 95 используется в трансформаторных системах и стабильно работает в условиях от - 40°C до + 50°C.

Техническое обслуживание и устранение неполадок

Ежедневные проверки

Мониторинг температуры жидкости масла (рекомендуется 50 - 60°С), колебаний давления и аномалий шума.

Регулярно проверяйте уровень масла, чтобы избежать кавитации, вызванной вдыханием воздуха.

Управление запасами нефти

Используйте антифрикционные гидравлические масла ISO VG32 или VG46, регулярно заменяйте фильтры (рекомендуется каждые 500 часов).

Избегайте загрязнения нефтью и предотвратите царапины плунжера или износ распределительного диска.

Обычное устранение неполадок

Недостаточный расход: проверьте, протекает ли всасывающий трубопровод или износ плунжера приводит к внутренней утечке.

Колебания давления: промыть фильтр или заменить пружину клапана компенсации давления.

Аномальный шум: проверьте, поврежден ли подшипник или корпус насоса плохо работает с двигателем.

 Доступ к технической поддержке

Официальные каналы: Свяжитесь с агентами Dajin гидравлического китайского района (например, Шанхай, Гуанчжоу, Чэнду и другие места) для получения технических руководств или выбранного программного обеспечения.

Онлайн - ресурсы: доступ к официальному сайту Dajin для загрузки каталога продуктов или получения случаев применения через « Dajin гидравлический » WeChat Public.

Индивидуализированные услуги: предоставление системных параметров (например, давление, трафик, контроль спроса) поставщикам, получение персонализированных решений.

Переменные поршневые насосы серии DAIKIN V благодаря своей высокой эффективности, гибкости и надежности идеально подходят для гидравлических систем. Правильный выбор и обслуживание могут значительно продлить срок службы и снизить стоимость всего жизненного цикла.
