Гидромоторы орбитальные DANFOSS серия OM

Опубликовано: 2026-09-21 16:08:12　Просмотр: 6

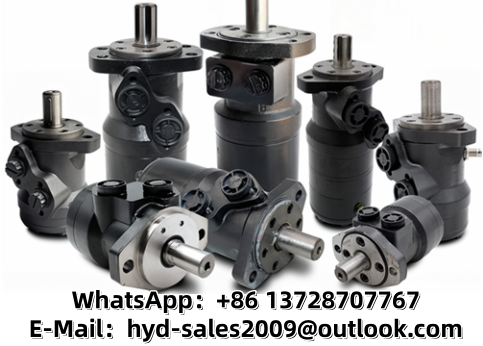

Гидромоторы орбитальные DANFOSS серия OM (полная таблица характеристик)

Орбитальные гидромоторы DANFOSS серии OM (технология White) – низкооборотные гидромоторы с большим крутящим моментом. Модификации с суффиксом W (OMRX/OMSS/OMTS/OMVW) – усиленные подшипники, подходят для звездочек и шкивов, имеют сливное отверстие. Стандартные модели для соединения через муфту, часть моделей с высоконапорным сальником не требуют подключения слива. Общие рабочие условия: вращение в обе стороны; рекомендуемая вязкость гидравлического масла 20～75 сСт; температура масла -20℃~+80℃; минимальная стабильная частота вращения около 5 об/мин.

Сравнительная таблица семи серий OM

Серия	Диапазон рабочего объема, см³/об	Постоянное давление, бар	Пиковое давление, бар	Максимальный расход, л/мин	Основные особенности
OMM	8.2～49.7	100	140	25	Микромотор легкой нагрузки, минимальные габариты, без сливного отверстия, малая радиальная нагрузочная способность
OMP	25～389.2	140	175	60	Универсальный средне-легкий режим, фланец SAE A, стандартная версия без слива
OMR/OMRX	51.6～381.4	140	175	75	Средняя нагрузка; OMRX – усиленные подшипники, со сливным отверстием
OMS/OMSS	80.9～314.9	170	210	90	Средне-тяжелый режим; OMSS – усиленные подшипники, со сливным отверстием
OMT/OMTS	161.1～508.6	210	240	125	Тяжелый режим, большой крутящий момент; OMTS – усиленные подшипники, со сливным отверстием
OMV/OMVW	314.5～801.8	210	240	200	Большой рабочий объем, тяжелый режим; все модели оснащены сливным отверстием, OMVW – усиленные подшипники
OMH	203.2～489.2	170	210	75	Специально для бетоносмесителей, устойчив к переменным ударным нагрузкам, со сливным отверстием

Детальные параметры каждой серии

1. OMM (микрогидромотор)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMM8	8.2	1940	2450	11	15	1.9
OMM12.5	12.5	1550	1940	18	23	2.0
OMM20	19.9	1000	1250	28	35	2.1
OMM32	31.6	640	800	46	57	2.2
OMM40	39.8	500	630	56	70	2.3
OMM50	49.7	400	500	68	85	2.4

Порты: G1/4; фланец: малый круглый фланец OMM; вал цилиндрический Ø16 мм, опционально шлицевой вал.

2. OMP (универсальный средне-легкий режим)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMP25	25.0	1600	1800	40	50	3.7
OMP32	32.0	1560	1720	50	70	3.8
OMP40	40.0	1500	1750	52	90	3.9
OMP50	48.6	1230	1540	93	110	4.0
OMP80	77.8	770	960	148	170	4.2
OMP100	97.3	615	770	185	210	4.3
OMP125	125.0	480	600	237	275	4.5
OMP160	155.7	385	480	295	340	4.7
OMP200	194.6	310	385	370	425	4.9
OMP250	242.3	250	310	460	530	5.2
OMP315	306.1	195	245	580	665	5.6
OMP400	389.2	155	190	740	850	6.0

Порты: G1/2; фланец SAE A; вал цилиндрический Ø25 мм, опционально шлицевой вал SAE 6 зубьев.

3. OMR / OMRX (средняя нагрузка, OMRX – усиленные подшипники)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMR50	51.6	970	1110	95	130	5.2
OMR80	80.3	750	940	150	220	5.4
OMR100	99.8	600	750	190	280	5.6
OMR125	125.7	475	600	240	340	5.8
OMR160	159.6	375	475	300	390	6.1
OMR200	194.5	300	375	370	470	6.4
OMR250	253.3	240	300	480	540	6.8
OMR315	317.5	190	240	590	670	7.2
OMR375	381.4	155	190	710	810	7.7

Порты: OMR G1/2 без слива; OMRX G1/2 + слив G1/4; фланец SAE A; вал Ø25 мм / шлицевой 1".

4. OMS / OMSS (средне-тяжелый режим, OMSS – усиленные подшипники)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMS80	80.9	750	850	240	310	7.9
OMS100	100.0	600	680	305	390	8.1
OMS125	124.9	470	540	375	490	8.4
OMS160	159.7	375	430	490	600	8.8
OMS200	198.8	300	340	610	720	9.2
OMS250	248.9	240	270	720	870	9.7
OMS315	314.9	190	230	825	1000	10.3

Порты: OMS G3/4 без слива; OMSS G3/4 + слив G1/4; квадратный 4-болтовой фланец; вал Ø32 мм / шлицевой 1-1/4".

5. OMT / OMTS (тяжелый режим, OMTS – усиленные подшипники)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMT160	161.1	625	780	540	620	12.5
OMT200	201.4	625	750	670	770	13.0
OMT250	251.8	500	600	840	960	13.6
OMT315	326.3	380	460	1080	1240	14.4
OMT400	410.9	305	365	1360	1560	15.3
OMT500	508.6	240	285	1680	1920	16.2

Порты: OMT G3/4 без слива; OMTS G3/4 + слив G1/4; квадратный фланец с посадкой Ø125 мм; вал Ø40 мм / шлицевой 1.5".

6. OMV / OMVW (большой объем, тяжелый режим, все со сливом)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMV315	314.5	510	630	920	1110	21.5
OMV400	400.9	500	600	1180	1410	22.8
OMV500	499.6	400	480	1460	1760	24.2
OMV630	629.1	315	380	1660	1940	26.5
OMV800	801.8	250	300	1880	2110	29.0

Порты: основной порт G1 + слив G1/4; квадратный фланец посадка Ø160 мм; вал Ø50 мм / шлицевой 2.125".

7. OMH (специально для бетоносмесителей, со сливом)

Модель	Объем, см³/об	Постоянная частота вращения, об/мин	Пиковая частота вращения, об/мин	Постоянный крутящий момент, Н·м	Пиковый крутящий момент, Н·м	Вес, кг
OMH200	203.2	370	440	473	541	10.5
OMH250	254.0	295	350	557	636	11.0
OMH315	317.5	235	280	621	762	11.5
OMH400	381.4	185	220	636	789	12.5
OMH500	489.2	155	185	598	778	13.0

Порты: основной порт 7/8-14 UNF + слив 7/16-20 UNF; специальный овальный фланец OMH; шлицевой вал 1" SAE 6 зубьев.

Основные правила подбора

При использовании звездочек, шкивов и больших радиальных нагрузок: обязательно выбирать модификации с суффиксом W (OMRX/OMSS/OMTS/OMVW), сливное отверстие подключать отдельно в бак.
Соединение через муфту, без радиальных нагрузок: подходит стандартная базовая модель, для части моделей слив не требуется.
Для привода барабана бетоносмесителя: предпочтительно OMH, не заменять OMS/OMT.
Пиковое давление допускается только кратковременно, не допускается длительная работа при пиковом давлении.

Формула расчета крутящего момента: T(Н·м)= Объем(см³/об) × Перепад давления(бар) ÷ 20 × Механический КПД
