Лопастной насос серии Yuken PV2R

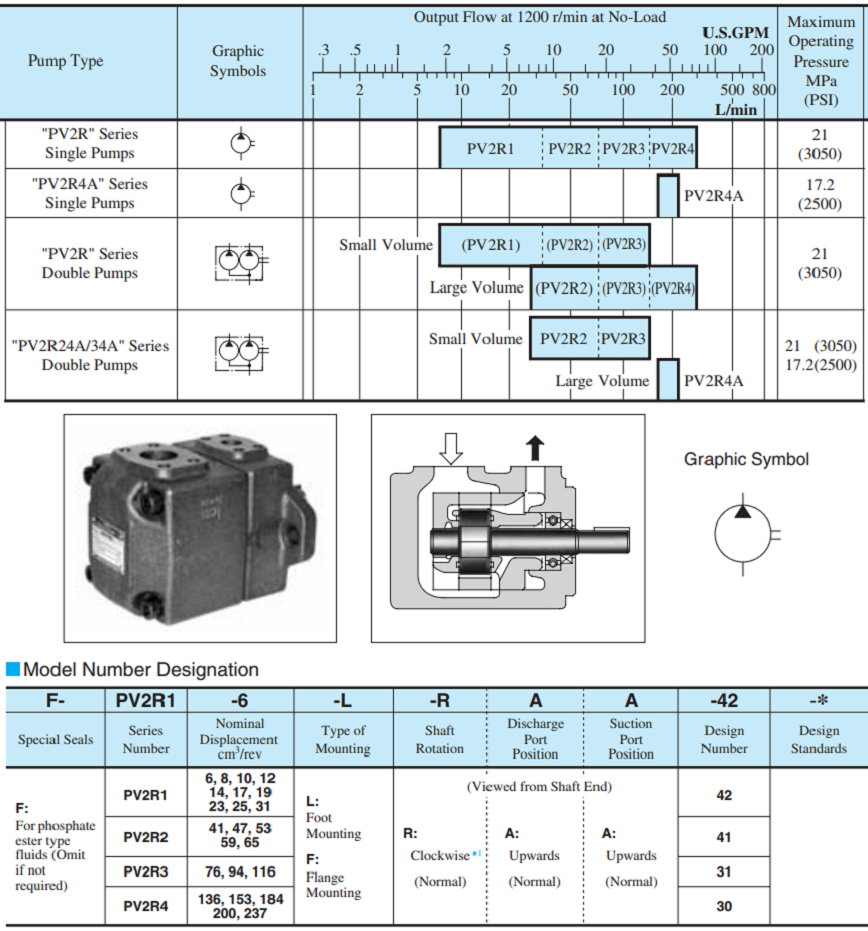

Технические характеристики лопастных насосов серии YUKEN PV2R

Общие сведения

Насосы серии PV2R разработаны специально для работы с низким уровнем шума. Они обеспечивают широкий диапазон объемов выдачи (от 5,8 до 237,0 см³/оборот) и подходят для различных приложений, в частности, для станков с пластмассовым впрессованием. Основные внутренние запчасти насосов выполнены в виде картриджной комплектной детали, что обеспечивает простоту замены – достаточно заменить картридж.

Расшифровка обозначения моделей

Одноходовые насосы

Пример: F-PV2R1-6-L-R-A-A-42

Обозначение       Расшифровка

F- ：Специальные уплотнения для фосфорных эфиров (опционально, пропускается, если не требуется)

PV2R1/PV2R2/PV2R3/PV2R4  ：Серия насоса

6/8/10/.../237  ：Номинальный теоретический объем выдачи (см³/оборот)

L/F ：Тип крепления: L – подставочное, F – фланцевое

R/L ：Направление вращения вала (смотри из стороны вала): R – по часовой стрелке (стандарт), L – против часовой стрелки

A/B ：Положение выпускного патрубка: A – вверх (стандарт), B – вниз

A ：Положение всасывающего патрубка: A – вверх (стандарт)

42/41/31/30 ：Номер конструкции

Особые указания

- При использовании насоса PV2R3-116 при оборотах вала выше 1700 об/мин давление всасывания ограничено 0 МПа.

- При использовании насоса PV2R4-237 при оборотах вала выше 1700 об/мин давление всасывания ограничено 0,13 МПа.

- При использовании фосфорных эфиров или жидкостей, содержащих воду, максимальные обороты вала ограничены 1200 об/мин.

- При запуске на низких оборотах максимальная вязкость жидкости ограничена. Детали см. в разделе "Гидравлические жидкости".

- При работе при давлении выше 16 МПа необходимо увеличить обороты вала до 1450 об/мин и выше.

- Для марок антиизносных гликолевых смесей и специально указанных нефтяных масел см. документ EIC-N-1001 "Гидравлические жидкости".

- Комплекты трубных фланцев не входят в комплект поставки насоса. При заказе уточняйте модели фланцев в соответствии с серией насоса.

Область применения

Насосы серии PV2R широко используются в строительной технике, горнодобывающей технике, ремнейно-пластиковой технике, обувной технике, литейной технике, металлургической технике, металлорежущей технике и других гидравлических систем.
