Регулируемый поршневой насос серии YUKEN AR16/AR22

Гидравлические насосы поршневые с переменным рабочим объемом серии YUKEN AR16/AR22

1. Общие характеристики

Насосы серии AR16/AR22 производства компании YUKEN представляют собой однокамерные поршневые насосы с переменным рабочим объемом типа компенсатора давления. Они отличаются компактным дизайном, низким уровнем шума, высокой надежностью и стабильными эксплуатационными показателями, что делает их подходящими для широкого спектра промышленных приложений, включая строительную технику, гидравлические механизмы, нефтеперерабатывающую и химическую промышленность.

2. Расшифровка обозначения модели

Обозначение модели насоса несет ключевую информацию о его параметрах и конструкции. Пример: AR16-FR01BS-20*

- AR16/AR22 – Базовая модель: AR16 (рабочий объем 15,8 см³/об) и AR22 (рабочий объем 22,2 см³/об)

- F – Способ крепления: Фланцевое крепление (видно со стороны вала, стандартный вариант)

- R – Направление вращения: По часовой стрелке (при взгляде на вал). Доступны модели с вращением против часовой стрелки – уточняйте у производителя.

- 01 – Тип управления: Компенсатор давления

- B/C – Диапазон регулировки давления: B (1,2–7 МПа / 170–1020 фунт/кв.дюйм), C (2,0–16 МПа / 290–2320 фунт/кв.дюйм)

- S/отсутствует – Расположение патрубков: S (осевые патрубки), отсутствие обозначения – боковые патрубки

- 20/80/950 – Стандарт проекта: 20 (японский стандарт JIS), 80 (европейский стандарт), 950 (американский стандарт)

3. Основные технические параметры

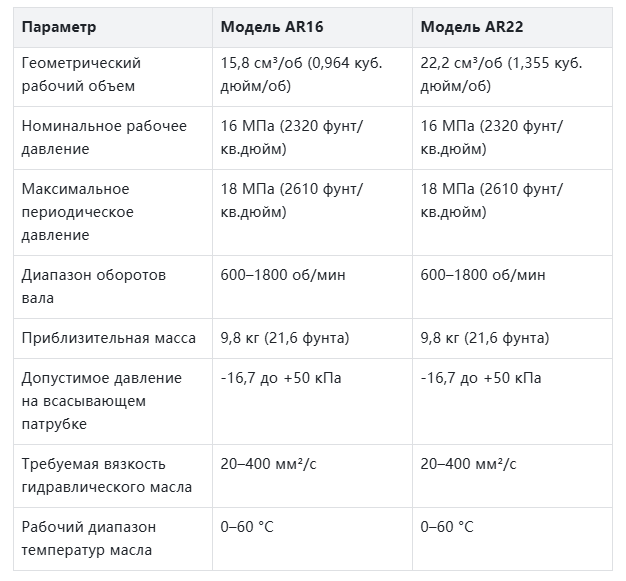

4. Требования к эксплуатации и монтажу

4.1 Гидравлическое масло

Рекомендуется использовать нефтепродуктовые основные масла, такие как антиизносные гидравлические масла класса ISO VG-32 или VG-46. Степень загрязнения масла должна соответствовать классу NAS 10. Всасывающий патрубок должен быть оборудован резервуарным фильтром с крупностью очистки не менее 100 мкм (150 меш), а на обратной линии – линейным фильтром с крупностью очистки менее 10 мкм.

4.2 Монтаж

- При монтаже насоса горловина для заправки должна быть расположена вверх. Трубопровод для дренажа должен устанавливаться в соответствии с схемой, обеспечивая давление в корпусе насоса не более 0,1 МПа (нормальное) и не более 0,5 МПа (пиковое).

- Предпочтительно использовать гибкую муфту для соединения с валом, чтобы избежать избыточных изгибающих и осевых усилий. Длина трубопровода должна быть менее 1 м, а его конец должен быть погружен в масло.

- Максимальное допустимое смещение осей – не более 0,1 мм TIR, а угловое смещение – не более 0,2°. Для насосов AR16/AR22 момент накручивания фитингов должен составлять 40–50 Н·м. Не применяйте избыточные изгибающие и осевые моменты к фитингам.

- Высота всасывающего патрубка насоса должна находиться в пределах 1 метра от уровня масла в резервуаре. При монтаже насоса выше уровня масла всасывающий трубопровод и фильтр должны располагаться ниже насоса, чтобы предотвратить попадание воздуха.

4.3 Пуск и откачка воздуха

Перед первым пуском корпуса насоса необходимо наполнить чистым гидравлическим маслом через горловину для заправки. Для удаления воздуха из корпуса и выпускной линии (чтобы избежать вибраций) рекомендуется установить клапан для откачки воздуха (модель ST1004-*-10*). При первом пуске регулируйте клапан управления так, чтобы масло из насоса напрямую возвращалось в резервуар или приводил исполнительный механизм в движение на холостом ходу.

5. Обслуживание и уход

- Регулярно проверяйте состояние гидравлического масла, заменяйте его согласно регламенту эксплуатации. Периодически анализируйте образцы масла для контроля качества.

- Часто осматривайте фильтры на наличие загрязнений или повреждений, заменяйте их при необходимости.

- Контролируйте состояние уплотнений – при износе или старении заменяйте их своевременно.

- Не разбирайте или модифицируйте конструкцию насоса без разрешения производителя, чтобы не нарушить его эксплуатационные характеристики и безопасность.

6. Важные примечания

Не эксплуатируйте насос超出 пределов указанных технических параметров (давление, обороты, температура), чтобы избежать повреждений или аварий.

При использовании стальных трубопроводов на всасывающем или выпускном патрубках избегайте передачи избыточных нагрузок на насос, так как это приводит к увеличению шума. В таких случаях используйте ремнейные шланги.

При регулировке давления убедитесь, что максимальное давление отсечки не превышает максимальное периодическое давление насоса.
