лопастных насосов PARKER DENISON серии T6 / T7

I. Общие основные характеристики

• Тип насоса: постояннопроизводительный лопастной насос, доступны однопоточные, двухпоточные и трехпоточные модификации

• Диапазон рабочего объёма: 5,8–268,7 мл/об (0,3–16 дюйм³/об)

• Максимальное рабочее давление: максимальное кратковременное давление 320 бар, максимальное постоянное давление 290 бар (в зависимости от модели)

• Диапазон частот вращения: 600–3600 об/мин (номинальная частота вращения 2000–3600 об/мин)

• КПД: типичные значения объемного и механического КПД составляют 94%

• Вес: 7,0–66,0 кг (в зависимости от модели)

II. Детальные характеристики подсерий

1. Однопоточные насосы серии T6

2. Однопоточные насосы серии T7

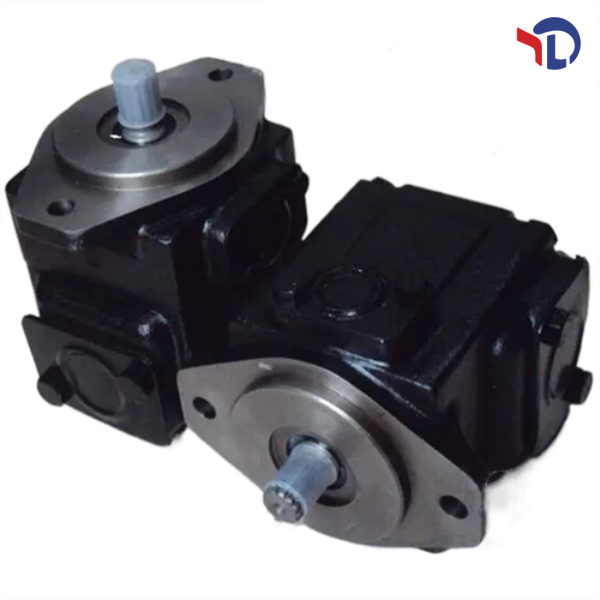

3. Двухпоточные насосы серии T67 (комбинация T6 и T7)

• T67CB: P1=T6C (10,8–100,0 мл/об), P2=T7B (5,8–49,4 мл/об), монтажный фланец SAE B, вес 26,0 кг

• T67DC: P1=T7D (43,2–158,0 мл/об), P2=T6C (10,8–100,0 мл/об), монтажный фланец SAE C, вес 38,6 кг

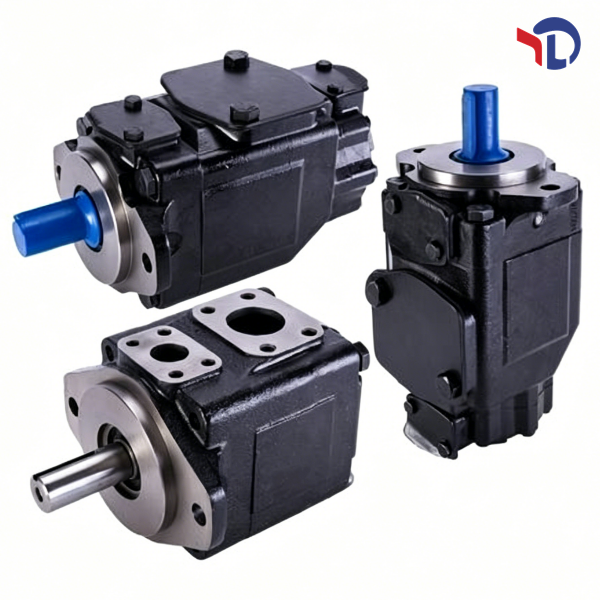

4. Двухпоточные насосы серии T7

• T7BB/T7BBS: два насосных блока T7B, рабочий объём 5,8–49,4 мл/об, максимальное давление 320/300 бар

• T7DB/T7DBS: два насосных блока T7D, рабочий объём 43,2–158,0 мл/об, максимальное давление 300/280 бар

• T7EB/T7EBS: P1=T7E (132,3–268,7 мл/об), P2=T7B (5,8–49,4 мл/об), монтажный фланец SAE CC, вес 55,0 кг

• T7ED/T7EDS: P1=T7E (132,3–268,7 мл/об), P2=T7D (43,2–158,0 мл/об), монтажный фланец SAE CC, вес 66,0 кг

III. Основные технические особенности

1. Двусторонние лопасти: срок службы лопастей более чем в два раза превышает показатели обычных лопастей, толкание лопастей осуществляется через штифт, что снижает износ

2. Вставная конструкция блока: замена внутреннего рабочего блока возможна на месте эксплуатации, сокращает время простоя оборудования

3. Низкий уровень шума: отличные шумовые характеристики во всех рабочих режимах, низкая пульсация давления (±2 бар)

4. Высокая устойчивость к загрязнениям: повышает надежность работы гидравлической системы

5. Широкий диапазон частот вращения: 600–3600 об/мин, сохраняет высокий КПД даже при низких скоростях вращения

IV. Параметры монтажа и подключения

• Тип вала: с плоским шпоночным пазом (SAE B/BB/CC) или шлицевой (SAE B/BB/C/CC), доступна усиленная модификация вала (W)

• Направление вращения: стандартное – по часовой стрелке, опциональное – против часовой стрелки

• Класс уплотнений: S1 – нитрильный каучук (для минеральных гидравлических масел), S5 – фторкаучук (для минеральных и огнестойких гидравлических жидкостей)

• Подключение патрубков:

• Всасывающий патрубок: 2 1/2–3 дюйма (метрическая/американская система)

• Напорный патрубок: 3/4–1 1/2 дюйма (метрическая/американская система)

V. Области применения

• Промышленное оборудование: прессы, термопластавтоматы, станки

• Мобильная техника: строительная и сельскохозяйственная техника

• Другие сферы: системы смазки, железнодорожное оборудование
