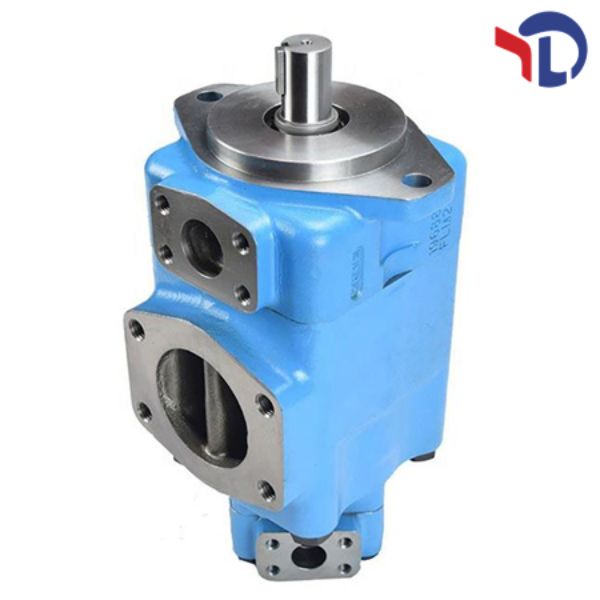

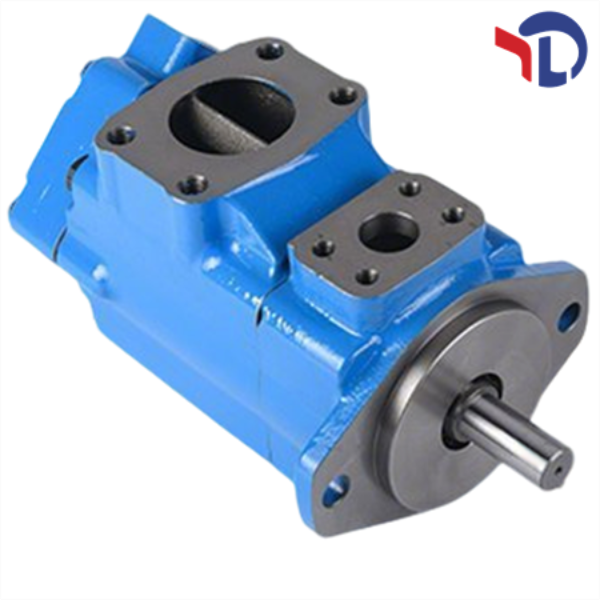

Описание модели двухсекционного лопастного насоса Vickers 2520V17A121AA22R

Расшифровка маркировки модели 2520V17A121AA22R

• 2520V – Базовый код серии и конструкции насоса      • 25 – Размер рамы переднего сектора насоса (серия 25V), соответствующий максимальному расходу и рабочему давлению;      • 20 – Размер рамы заднего сектора насоса (серия 20V), формирующего вторую секцию двухсекционного устройства;      • V – Серия насосов Vickers V, характеризующаяся балансированной конструкцией лопастей, низким уровнем шума и высокой объемной эффективностью.

• 17 – Код расхода переднего сектора      Указывает на теоретический расход переднего сектора насоса, равный 55 см³/об (кубических сантиметров на оборот) в соответствии с таблицей кодов расходов серии Vickers V.

• A – Тип соединений патрубков      Обозначает стандартное соединение патрубков по стандарту SAE с 4-винтовым фланцем, широко используемое в индустриальных гидравлических системах.

• 121 – Комплексный код исполнения      • Первый символ "1" – Тип вала: стандартный вал с прямыми ключными пазами;      • Второй символ "2" – Положение выпускного патрубка: на 90° против часовой стрелки относительно входного патрубка (с точки зрения торца крышки);      • Третий символ "1" – Дополнительный параметр конструкции: стандартное исполнение без специальных модификаций.

• AA – Код конструкции и уплотнения      • Первый "A" – Номер модификации конструкции: базовое исполнение насоса;      • Второй "A" – Материал уплотнений: уплотнения из каучука буна-Н (Buna-N), предназначенные для работы с минеральными и синтетическими огнестойкими маслами.

• 22 – Код дизайн номера      Стандартный код дизайн номера, соответствующий базовым техническим требованиям и конструктивным решениям серии Vickers V для двухсекционных насосов.

• R – Направление вращения вала      Обозначает часовое направление вращения вала насоса (при наблюдении за валом со стороны приводного конца).

Основные технические характеристики (по серии Vickers V)

• Максимальное рабочее давление: 207 бар (3000 psi);

• Максимальная скорость вращения вала: 1800 об/мин (оборотов в минуту);

• Тип расхода: фиксированный (не регулируемый);

• Материал корпуса: чугун (cast iron) для обеспечения прочности и устойчивости при высоких давлениях;

• Область применения: промышленные установки, металлообработка, гидравлические системы тяжелого оборудования, станки с ЧПУ, оборудование для пластмассовой промышленности и другие отрасли, где требуется независимое питание двух гидравлических контуров от одного привода
