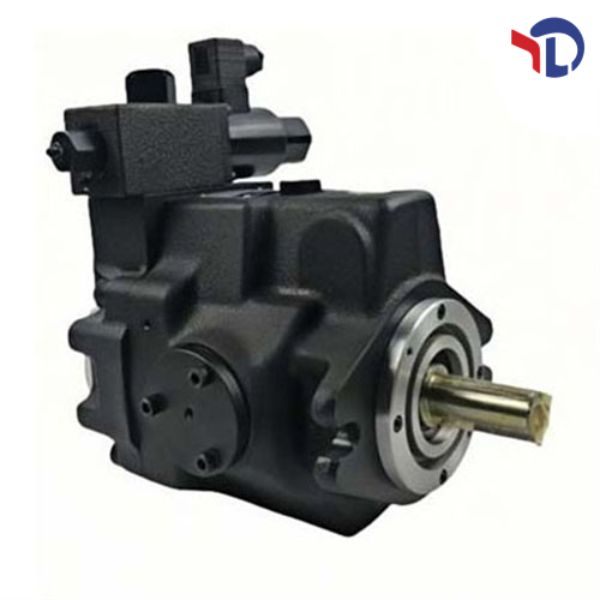

YUKEN насосы плунжерные AR22-FR04C-22

YUKEN гидравлический насос AR22-FR04C-22: технические характеристики

Это переменный аксиально-плунжерный насос серии AR от YUKEN (Япония) с электро-гидравлическим пропорциональным управлением по нагрузке (Load Sensing). Основные параметры модели AR22-FR04C-22 приведены ниже.

Основные технические характеристики:

Параметр Значение

Геометрический рабочий объём (номинальная подача) 22,2 см³/об

Номинальное (рабочее) давление 16 МПа (160 бар)

Максимальное давление 16 МПа (160 бар)

Диапазон регулирования давления (для кода "C") 2,0 – 16 МПа

Диапазон частоты вращения вала 600 – 1800 об/мин

Тип управления 04 – Электро-гидравлическое пропорциональное управление с чувствительностью к нагрузке (Load Sensing)

Способ монтажа F – Фланцевое крепление (Flange mount)

Направление вращения (со стороны вала) R – По часовой стрелке (Clockwise)

Масса (приблизительно) 9,8 – 12,5 кг

Материал корпуса Алюминий

Рабочая жидкость Рекомендуется минеральное гидравлическое масло с вязкостью ISO VG32 или VG46

Требования к чистоте масла Уровень загрязнения не выше NAS 10

Расшифровка обозначения модели AR22-FR04C-22:

•   AR22 – Серия переменного аксиально-плунжерного насоса с рабочим объёмом 22,2 см³/об.

•   F – Способ монтажа: Фланцевый.

•   R – Направление вращения вала: По часовой стрелке.

•   04 – Тип управления: Электро-гидравлическое пропорциональное управление с чувствительностью к нагрузке (Load Sensing).

•   C – Диапазон регулирования давления: 2,0 – 16 МПа.

•   22 – Конструктивный номер (Design number).

Ключевые особенности серии AR с управлением типа 04:

•   Пропорциональное управление: Расход и давление пропорционально регулируются входным током внешнего усилителя мощности, что обеспечивает точное соответствие требованиям системы .

•   Высокая энергоэффективность: Система Load Sensing минимизирует потери энергии, подавая только необходимые поток и давление .

•   Низкое тепловыделение: Меньшие потери мощности снижают нагрев масла, позволяя использовать резервуары меньшего объёма .

•   Компактность и малый вес: Конструкция из алюминия обеспечивает высокое отношение мощности к массе .

•   Низкий уровень шума: Использование полуцилиндрических подшипников снижает вибрацию и шум .

Области применения:

Промышленное оборудование, требующее точного и энергоэффективного управления гидравликой: литьевые машины, прессы, станки с ЧПУ, испытательные стенды, а также оборудование, где важны динамические характеристики и экономия энергии .

Важные замечания по применению и монтажу:

1.  Внешний усилитель: Для работы системы управления типа 04 требуется внешний усилитель мощности (например, US-DAPQ, RT-PQDA, AMN-D-10) .

2.  Чистота масла: Критически важный параметр. Обязательна установка фильтров тонкой очистки (рекомендуемый уровень чистоты масла не ниже NAS 10) .

3.  Монтаж: Обеспечьте соосность вала насоса и привода (биение ≤ 0,1 мм, угловое отклонение ≤ 0,2°). При установке заливное отверстие должно быть направлено вверх .

4.  Всасывающая линия: Давление на входе насоса должно находиться в диапазоне от -16,7 до +50 кПа. Высота всасывания не должна превышать 1 метр от уровня масла в баке .

5.  Для точных параметров, электрических схем подключения и настроек конкретно модели AR22-FR04C-22 необходимо обращаться к официальному техническому руководству (manual) производителя YUKEN.

Если вам нужна информация о совместимых усилителях, процедуре настройки системы управления или конкретных электрических характеристиках, уточните, пожалуйста, ваш запрос.

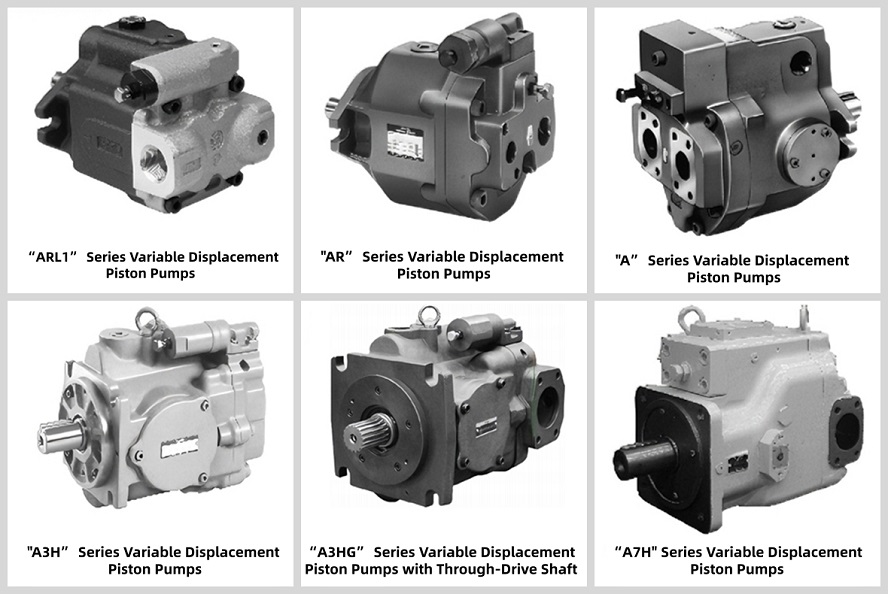

официальный сайт yuken
