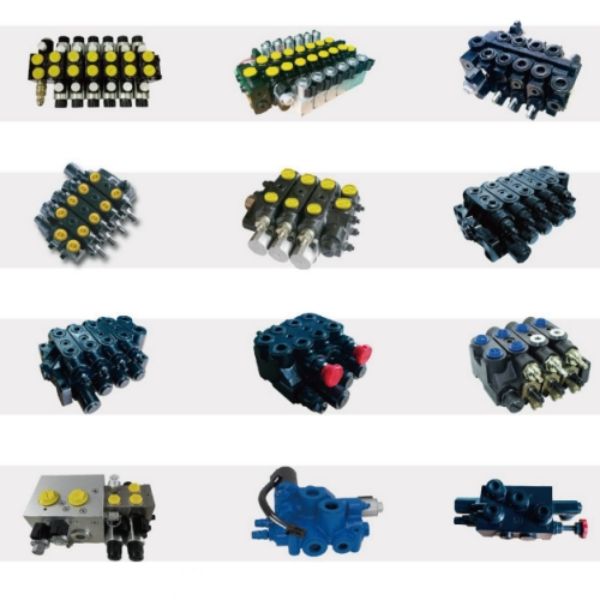

HSDCV55 Многоходовой реверсивный клапан

Многоходовой реверсивный клапан серии HSDSL：

1. Технические характеристики

Структура：

Встроенный тип: В один корпус клапана можно интегрировать несколько золотников реверсивного клапана,

которые имеют компактную конструкцию и подходят для случаев, когда пространство ограничено.

Разъемный тип: Он может быть изготовлен из нескольких клапанных пластин (или звеньев клапанов), скрепленных болтами,

что упрощает обслуживание и расширение и подходит для больших гидравлических систем.

Способ управления：

Ручное управление: приводите в действие сердечник клапана непосредственно с помощью рукоятки или рычага,

что подходит для низкочастотных реверсивных сценариев.

Гидравлическое управление: Управляющее давление масла используется для нажатия на сердечник клапана,

что подходит для систем высокого давления и большого расхода.

Электрогидравлическое пропорциональное/переключающее управление: автоматическое управление осуществляется с помощью

электромагнита или пропорционального электромагнита.

Способ подключения масляного контура：

Параллельный тип: Каждый соединительный клапан независимо управляет приводом,

который подходит для одиночного или простого комбинированного действия.

Серийный тип: Маслоотвод предыдущего клапана используется в качестве маслозаборника второго клапана,

что подходит для ситуаций, когда требуется выравнивание давления.

Составной тип: сочетает в себе характеристики параллельного и последовательного действия для реализации сложных последовательностей действий.

Рабочие параметры：

Номинальное давление: может составлять от 16 до 35 МПа, подходит для гидравлических систем среднего и высокого давления.

Диапазон расхода: Он может поддерживать расход от 40 л/мин до 250 л/мин в соответствии с требованиями различных приводов.

Утечка: Величина внутренней утечки должна быть меньше стандартного значения, чтобы обеспечить эффективность работы системы.

2.  область применения

Строительная техника：

Экскаватор: Управляйте комбинированным действием стрелы, штока ковша и ковшеобразной формы.

Погрузчик: Осуществляйте синхронное управление рулевым управлением и подъемом.

Кран: Управляйте подъемом, подтягиванием, вращением и т.д.

Промышленная автоматизация：

Машина для литья под давлением: контролируйте открывание и закрывание формы, выталкивание и другие действия.

Машина для литья под давлением: отрегулируйте усилие зажима и скорость впрыска.

Автоматизированная производственная линия:

контролируйте транспортировку материала и управление текучей средой между различными рабочими станциями.

Сельскохозяйственная техника：

Зерноуборочный комбайн: управляет подъемом режущего стола, работой конвейерной ленты и т.д.

Трактор: Осуществляйте регулировку подъема и усилия подвешивания сельскохозяйственных орудий.

Другие области：

Судостроительная промышленность: Используется в судовых гидравлических системах, таких как рулевое управление, якорное устройство и т.д.

Область защиты окружающей среды: используется для контроля жидкости при водоподготовке, очистке сточных вод и других процессах.

3. Предложения по выбору

Четкие потребности：

Определите ключевые параметры системы: давление, расход, способ управления (ручной/электрогидравлический/пропорциональный) и т.д.

Оцените требования рабочей среды (температура, влажность, уровень загрязнения) к материалам корпуса клапана и уплотнениям.

Соответствие структуры：

В условиях ограниченного пространства предпочтителен встроенный корпус клапана, чтобы снизить риск утечки.

Система, которую необходимо гибко расширять, выбирает разъемный корпус клапана для облегчения последующей модернизации.

Выбор метода управления：

Ручное управление подходит для простых, низкочастотных сценариев работы с низкими затратами.

Электрогидравлическое пропорциональное управление подходит для систем автоматизации, требующих точного регулирования скорости или положения.

Гидравлическое управление подходит для ситуаций, когда высокое давление и большой расход требуют дистанционного управления.
