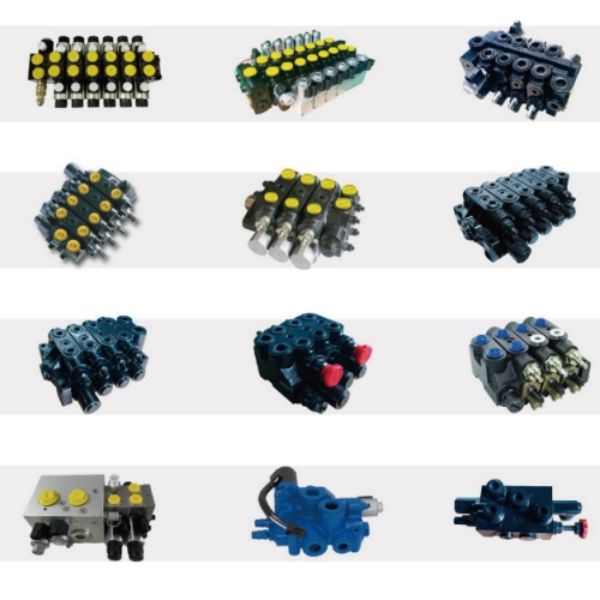

HSDSL Многоходовой реверсивный клапан

Технические характеристики

Структура

Интегральный тип: При высокой степени интеграции в один корпус клапана можно интегрировать несколько золотников реверсивного клапана,

что подходит для случаев, когда пространство ограничено (например, для небольшой строительной техники).

Тип крепления: Если это модульная конструкция, она может быть собрана из соединения для впуска масла, рабочего соединения и хвостового

соединения для облегчения технического обслуживания и расширения (например, в большой гидравлической системе).

Способ управления

Ручное управление: приводите в действие сердечник клапана непосредственно с помощью рычагов или ручек,

что подходит для низкочастотных режимов реверсирования (например, для сельскохозяйственной техники).

Гидравлическое управление: Управляющее давление масла используется для приведения в действие сердечника клапана,

что подходит для систем высокого давления и большого расхода (таких как главные клапаны экскаваторов).

Электрогидравлическое пропорциональное/переключающее управление: автоматическое управление (например, промышленными роботами)

осуществляется с помощью электромагнита или пропорционального электромагнита-переключателя.

Способ подключения масляного контура

Параллельный тип: Каждый соединительный клапан независимо управляет приводом,

который подходит для одиночного или простого комбинированного действия (например, для опор крана).

Серийный тип: Маслоотвод предыдущего клапана используется в качестве маслозаборника второго клапана, что подходит для ситуаций,

когда давление перекрывается (например, в многоступенчатых гидроцилиндрах).

Композитный тип: сочетает в себе характеристики параллельного и последовательного действия для достижения сложной

последовательности действий (например, синергия стрелы экскаватора и штанги ковша).

Рабочие параметры

Номинальное давление: может составлять от 16 до 35 МПа, подходит для гидравлических систем среднего и высокого давления.

Диапазон расхода: Он может поддерживать расход от 40 л/мин до 250 л/мин в соответствии с требованиями различных приводов.

Утечка: Величина внутренней утечки должна быть меньше стандартного значения (например, GB/T 17491) для обеспечения эффективности системы.

Типичные сценарии применения

Строительная техника

Экскаватор: Для управления комбинированным действием стрелы,

штанги и ковша требуется высокая скорость отклика и способность к защите от загрязнения.

Погрузчик: Для обеспечения синхронного управления рулевым управлением и подъемом требуются низкие потери давления и энергосберегающая конструкция.

Промышленная автоматизация

Машина для литья под давлением: для управления открыванием и закрыванием формы,

выталкиванием и другими действиями требуется высокоточный контроль положения.

Машина для литья под давлением: отрегулируйте усилие зажима и скорость впрыска, и она должна быть сконструирована таким образом,

чтобы выдерживать высокое давление и удары.

Сельскохозяйственная техника

Зерноуборочный комбайн: управляйте подъемом режущего стола и скоростью вращения молотильного барабана,

и он должен быть спроектирован таким образом, чтобы быть пыленепроницаемым и водонепроницаемым.

Трактор: Для осуществления подъема и регулировки усилия подвешивания сельскохозяйственных орудий требуются низкие затраты и простота обслуживания
