DUPLOMATIC Гидравлический клапан

Анализ технических характеристик и моделей гидравлических клапанов DUPLOMATIC

1. Основные рабочие параметры (общие для всех серий)

Описание типичных значений элементов параметров

Уровень давления 8~35 МПа, низкое давление 8 МПа (серия HPLPA), среднее давление 14 МПа,

высокое давление 24,5 МПа (некоторые индивидуальные модели)

Диапазон расхода 6,3 ~ 850 л/мин Маленькие модели (такие как DS3-S2) - 6,3 л/мин,

большие модели (такие как RPC1-22/CT/41) - 850 л/мин

Стандартный интерфейс ISO4401, пластинчатый клапан CETOP RP121H соответствует международным стандартам,

а трубчатый клапан оснащен резьбой BSP

Метод управления Электромагнитный клапан с ручным / электромагнитным / пропорциональным управлением поддерживает

напряжение постоянного тока 24 В и 230 В переменного тока, а пропорциональный клапан обеспечивает точную регулировку расхода

Совместимость со средами Гидравлическое масло / синтетическое масло (15 ~ 460cSt) не допускает использования сред на водной основе,

поэтому рекомендуется использовать гидравлическое масло HL или HHLP, соответствующее стандарту ISO6743/3.

2. Сравнение основных серий (ключ к выбору)

Характерный дизайн применимых сценариев для типов серий

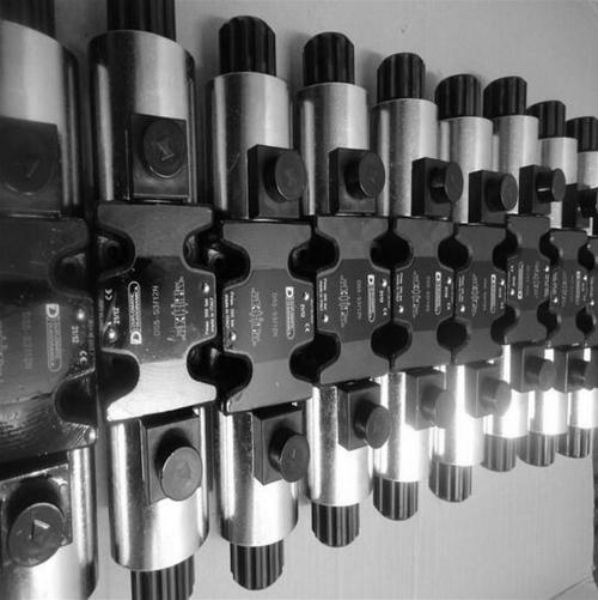

Электромагнитный клапан управления направлением вращения серии DS3/DS5 промышленная гидравлическая станция, гидравлическая система станка, устанавливаемая на пластине, в соответствии со стандартом CETOP, с мокрым сердечником соленоида

Система смазки клапанов регулирования расхода серии RPC, схема регулирования скорости, линейная регулировка дроссельной заслонки с функцией блокировки потока

Гидравлическая система с контрольным предохранительным клапаном серии RM2/RM3 с защитой от перенапряжения,

широким диапазоном регулирования давления, с функцией разгрузки

Обратный клапан серии VD для защиты трубопровода от оплавления, регулирование обратного давления, резьбовое масляное отверстие,

эластичная конструкция закрытия

Электрогидравлические сервоклапаны серии DXJ с высокоточным управлением движением (например,

в машинах для литья под давлением) подают электрический сигнал для точного управления направлением потока

3. Подробный анализ типичных моделей (возьмем в качестве примера DS3-S2/11N-D24K1)

Правила кодирования модели

DS3 (серия) -S2 (функция сердечника клапана) -11N (размер интерфейса) -D24K1 (напряжение/тип разъема)

Технические параметры

Расход: 6,3 л/мин (модель DS3-S2)

Давление: постоянное 31,5 МПа, пиковое 35 МПа

Интерфейс: Установка на пластину (в соответствии со стандартом ISO4401-03)

Способ управления: электромагнитное прямое воздействие, источник питания постоянного тока 24 В

Уплотнительный материал: FKM (фторкаучук), термостойкость 150℃

Сценарий применения：

Управление направлением промышленной гидравлической станции

Переключение гидравлической системы сельскохозяйственной техники

Управление включением-выключением контура подачи смазочного масла

Особые характеристики

Мокрый сердечник электромагнита: уменьшает трение и продлевает срок службы

Сменная катушка: поддерживает взаимозаменяемость постоянного тока 24 В и переменного тока 230 В

Механическое позиционирование: тип управления рукояткой поддерживает двухпозиционное/трехпозиционное позиционирование
