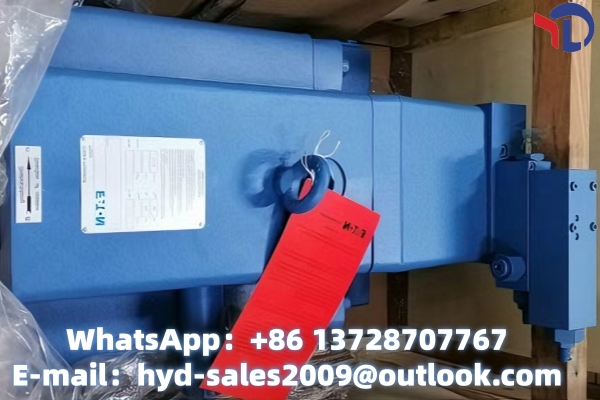

Гидронасосы PVH057, PVH074 для строительной и горной техники

Гидронасосы PVH057, PVH074 для строительной и горной техники (параметры)

> Переменный аксиально-поршневой насос с наклонным диском, открытый контур, с возможностью сквозного привода. Применяется в горной технике, погрузчиках, проходческих машинах и другой тяжелой мобильной технике. Типы управления: компенсация давления C, нагрузочное чувствительное управление CM, CMV, CMVT с ограничением крутящего момента и т.д.

 Сравнение основных параметров

> Примечание: допустимая максимальная частота вращения ограничена разрежением на входе; чем выше разрежение, тем ниже допустимая скорость. Для горной техники с плохими условиями всасывания рекомендуется частота вращения не выше 1800 об/мин.

 Размеры патрубков (стандартная боковая версия фланцев SAE61)

- PVH057

  - Всасывающий патрубок: фланец SAE 2", 4 болта

  - Напорный патрубок: фланец SAE 1-1/4", 4 болта

  - Патрубок дренажа: резьба 3/4-16 UNF с уплотнительным кольцом O-ring

- PVH074

  - Всасывающий патрубок: фланец SAE 2", 4 болта

  - Напорный патрубок: фланец SAE 1-1/2", 4 болта

  - Патрубок дренажа: резьба 3/4-16 UNF с уплотнительным кольцом O-ring

 Гидравлическое масло и условия эксплуатации (горная и строительная техника)

1. Масло: антиизносное гидравлическое масло, предпочтительно ISO VG46, также подходит VG32 / VG68

2. Рекомендуемая кинематическая вязкость: 20～60 сСт (при рабочей температуре); допустимый диапазон 10～400 сСт

3. Температура масла: от -20℃ до +93℃; для горной техники рекомендуется поддерживать 50～70℃

4. Чистота масла: NAS 8 или ISO 18/15. В горных условиях много пыли, обязательно установить фильтр высокого давления и возвратный фильтр.

 Типы управления (часто используемые коды при подборе)

- C: простая компенсация давления (постоянное давление)

- CM: компенсация давления + нагрузочное чувствительное управление LS (часто используется в строительной технике)

- CMV: компенсация давления + нагрузочное чувствительное управление + ограничение крутящего момента (для тяжелой горной техники, защита двигателя, предпочтительный вариант)

- CMVT: компенсация давления + нагрузочное чувствительное управление + ограничение крутящего момента + электропропорциональное управление

 Расчет мощности (250 бар, полный рабочий объем)

- PVH057: P(кВт)=Расход(л/мин) × Давление(бар)/600

  103 л/мин, 250 бар ≈ 42,9 кВт

- PVH074: 132,7 л/мин, 250 бар ≈ 55,3 кВт

> ⚠️ Примечание: это теоретическая гидравлическая мощность. С учетом механических потерь требуемая входная мощность на валу больше. Для горной техники с ударными нагрузками при выборе рекомендуется запас мощности 15~25%.

 Монтажный фланец и хвостовик вала

Стандарт: фланец SAE C, 4 болта; вал диаметром φ31,8 мм, шпоночный (1-1/4"). Поддерживает сквозной привод для последовательного подключения второго насоса (часто применяется в многонасосных системах горной техники).

 Пример обозначения модели (для справки)

PVH057R01AA10H002000AW10

PVH074R01AA50B252000002001AB010A

> Пояснение: R – правостороннее вращение (по часовой стрелке, если смотреть со стороны привода); 01 – фланец SAE C + шпонка 1,25"; AA – боковые фланцевые патрубки SAE61; остальные символы обозначают тип управления, ограничение максимального рабочего объема, дренажный патрубок, покрытие и другие опции.
