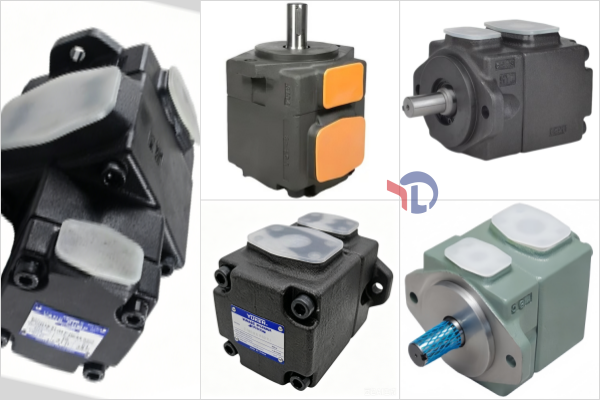

Полная серия гидронасосов YUKEN: маркировки, габариты и технические характеристики

Гидронасосы YUKEN делятся на 5 основных категорий: переменные плунжерные насосы, постоянные лопастные насосы,

переменные лопастные насосы, серво-плунжерные насосы и шестеренчатые насосы. Диапазон рабочего объёма от 0,6

до 270 см³/об, рабочее давление от 7 до 40 МПа. Ниже представлены технические параметры,

правила маркировки и область применения каждой серии.

 I. Переменные плунжерные насосы с наклонной шайбой (основная группа для промышленности)

 1. Стандартная серия A (для литьевых машин, станков, гидропрессов; номинальное давление 21 МПа, кратковременное 28 МПа)

 Расшифровка маркировки на примере A37-F-R-01-H-S-K-32

1. A37 – типоразмер по рабочему объёму

2. F – фланцевое крепление; L – крепление на лапах

3. R – вращение по часовой стрелке (с стороны вала); L – против часовой стрелки

4. Код системы регулирования:

   - 01 – компенсация постоянного давления (самая распространённая)

   - 02 – двухдиапазонное давление

   - 03 – дистанционная регулировка давления

   - 04 – электрогидравлическая пропорциональная регулировка давления и расхода (PQ)

   - 09 – регулировка постоянной мощности

5. Класс давления: B (1,2–7 МПа), C (1,2–16 МПа), H (1,2–21 МПа), K (3–28 МПа)

6. S – боковой вывод напорной магистрали (без индекса S – осевой вывод)

7. K – вал с шпоночным пазом; S-K – шлицевой вал

8. 32/60 – номер версии конструкции

 2. Малогабаритные плунжерные насосы AR / ARL1 (компактные, низкий уровень шума,

для точного оборудования малой производительности)

 Серия ARL1 (микронасосы, макс. давление 7 МПа)

 Серия AR (малогабаритные универсальные, номинальное давление 16 МПа)

 3. Высоконапорные тяжёлые насосы A3H / A3HG (номинальное давление 35 МПа, пиковое 40 МПа;

 для литья под высоким давлением, горной техники, металлургии)

A3HG – исполнение с проходным валом, позволяет последовательное соединение двух насосов

 4. Высоконапорные насосы большой производительности A7H

(для крупного металлургического оборудования, дорожной техники)

 5. Интегрированные серво-плунжерные насосы ASR/ASE (энергосберегающие гидросистемы с серводвигателем,

 для литьевых машин и точных станков)

- ASR – стандартные сервонасосы, диапазон объёмов A10–A70, моноблок с электродвигателем, малый нагрев, экономия энергии

- ASE – малогабаритные серво-плунжерные насосы, сверхнизкий шум, для точного малогабаритного оборудования

- ASU – сверхкомпактные сервоагрегаты, для зажимных механизмов и малых технологических приспособлений

 6. Двойные плунжерные насосы (последовательное соединение через проходной вал)

Основные комбинации: A16+A16, A37+A16, A37+A37, A56+A37, A70+A56, A90+A70, A145+A90

Пример полной маркировки: A37-FR01-H-A16-FR01-C-32

 II. Постоянные лопастные насосы серии PV2R (низкий уровень шума, вспомогательные системы станков и литьевых машин)

 Одинарные лопастные насосы PV2R (макс. давление 21 МПа)

 Двойные лопастные насосы PV2R (модификации PV2R12/13/23/24/34)

Пример: PV2R12-19/41, PV2R23-41/94, PV2R34-116/237

 Расшифровка маркировки PV2R3-116-F-RAAA-43

1. PV2R3 – типоразмер серии

2. 116 – рабочий объём

3. F – фланцевое крепление; L – крепление на лапах

4. R – вращение по часовой стрелке

5. A – верхнее расположение напорного патрубка

6. 43 – номер версии конструкции

 III. Переменные лопастные насосы SVP/SVPF (среднее и низкое давление, низкий шум)

 Серия SVP1/SVP2 одинарные переменные лопастные насосы (макс. давление 25 МПа)

SVP1: 3,6; 5,2; 7,0; 8,7; 10,4; 13,3; 14,0; 25,8 см³/об

SVP2: 20; 30; 40 см³/об

 Серия SVPF переменные лопастные насосы (встроенный клапан регулировки давления, малые гидростанции)

Маркировки: SVPF-12, SVPF-20, SVPF-30, SVPF-40

Номинальное давление 7–14 МПа, очень низкий шум, применяются в автоматизированных зажимных системах

 IV. Шестеренчатые насосы YUKEN CB (для дорожной техники, вспомогательные системы низкого давления)

 Одинарные шестеренчатые насосы CB-F (номинальное давление 14–20 МПа)

CB-F10, CB-F16, CB-F20, CB-F25, CB-F32, CB-F40

Рабочий объём 10,4–40,2 см³/об

 Двойные шестеренчатые насосы 2CB-F

Две независимые линии подачи с разным расходом, используются в системах хода и поворота дорожной техники

 V. Сводная таблица выбора насосов по серии
