шестеренный насос azpf-10-014rcb20mb

Технические характеристики шестеренчатого насоса AZPF-10-014RCB20MB и моделей серии AZPF следующие：

1. Основные параметры шестеренчатого насоса AZPF-10-014RCB20MB

Марка и модель

Бренд: REXROTH (Рексрот)

Модель: AZPF-10-014RCB20MB

Номер для заказа: 0510525018

Рабочие параметры

Номинальное давление: 280 бар (постоянное давление), 280 бар (периодическое давление)

Номинальный расход: 10≤Q<100 м3/ч (конкретное рабочее давление указано в суффиксе модели, например,

“014” может соответствовать 14 см3/об).

Способ привода: электрический насос

Диапазон температур: от -15℃ до +80℃

Применяемая среда: минеральное масло (HFC, HFD, HETG, HEPG, HEES), диапазон вязкости 12-800 мм2/с (рекомендуется 20-100 мм2/с)

Максимальная частота вращения: 2500-4000 об/мин

Конструктивные особенности

Шестеренчатый насос с внешним зацеплением: применена модифицированная эвольвентная форма зубьев,

а полости высокого и низкого давления разделены подвижными серповидными пластинами для компенсации

радиального давления и уменьшения внутренней утечки.

Конструкция уплотнения: Между верхней частью внутреннего и наружного зубьев и серповидной пластиной практически нет зазора,

а пластина осевой динамической компенсации обеспечивает осевое уплотнение и снижает риск утечки.

Тип подшипника: Подшипник скольжения, подходящий для тяжелых условий эксплуатации.

Приводной вал: в соответствии со стандартами ISO или SAE он поддерживает комбинацию нескольких насосов.

Подключение масляного патрубка: для удобства монтажа используется соединительный фланец или внутренняя резьба.

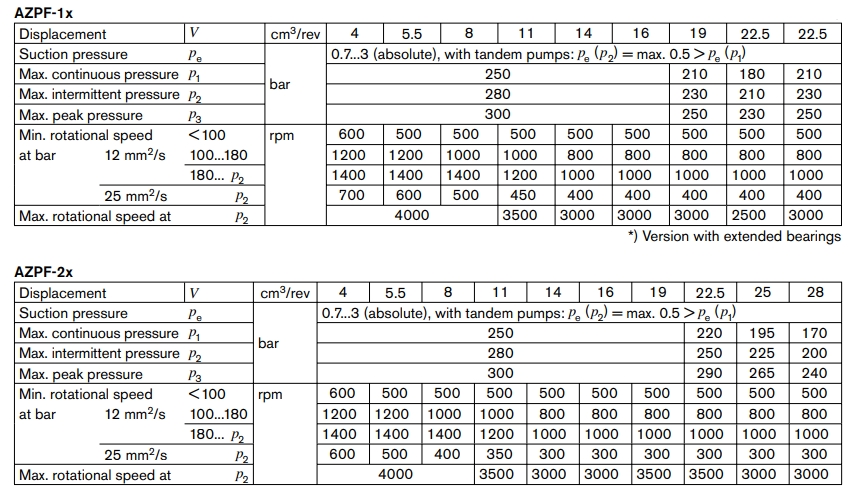

2. Расширение спецификации модели шестеренчатого насоса серии AZPF

Серия AZPF - это шестеренчатые насосы REXROTH с фиксированным рабочим объемом, диапазон технических характеристик которых

составляет 4-28 см3/об, а распространенные модели и параметры следующие：

Обозначение модели рабочий объем (см3/об) Номинальное давление (бар) применимые сценарии

AZPF-10-004RCB20MB 4 280 система с малым расходом и низким давлением (например, легкое гидравлическое оборудование)

AZPF-10-008RCB20MB 8 280 система среднего расхода, среднего давления (например, станки, машины для литья под давлением)

AZPF-10-011RCB20MB 11 280 система среднего расхода, высокого давления (например, пресса, строительная техника)

AZPF-10-014RCB20MB 14 280 системы среднего и высокого расхода, высокого давления (например, металлургия, судовая гидравлика)

AZPF-10-016RCB20MB 16 280 высокопоточные системы высокого давления (например,

большие гидравлические прессы, ветроэнергетическое оборудование)

AZPF-10-019RCB20MB 19 280 системы с высоким расходом и давлением (например, тяжелая техника и горнодобывающее оборудование)

AZPF-10-022RCB20MB 22 280 система сверхвысокого расхода и высокого давления (например, специальное промышленное оборудование)

Правила именования моделей：

AZPF: Код серии (внешний шестеренчатый насос с фиксированным рабочим объемом).

10: Технические характеристики корпуса насоса (в зависимости от диапазона рабочего объема).

014: Идентификация рабочего объема (единица измерения: см3/об).

RCB: Способ подключения масляного отверстия (R= фланцевое соединение, C= внутренняя резьба, B= код конкретной конструкции).

20MB: уровень давления и форма уплотнения (20= постоянное давление 250 бар, MB = код типа уплотнения).

3. Сценарии применения серии AZPF

Промышленная гидравлическая система: используется для обеспечения стабильной гидравлической мощности в металлургии,

электроэнергетике, автомобилестроении, производстве бумаги, нефтехимии и других областях.

Тяжелая техника: суда, строительная техника и горнодобывающее оборудование,

которые адаптированы к условиям работы с высокой нагрузкой и высоким давлением.

Особые условия работы: благодаря выбору различных материалов и форм уплотнения,

он может применяться как в условиях низких, так и в условиях высоких температур.
