Гидравлический двигатель серии OMT/OMP/OMS/OMR/OMH, гидравлический насос Danfoss

1. Циклоидный гидравлический двигатель серии Danfoss OMT/OMP/OMS/OMR/OMH

Несмотря на то, что модели этой серии отличаются друг от друга, все основные принципы основаны на

циклоидальном зацеплении с осевым распределением, что обеспечивает их основные преимущества.

Различные префиксы в основном определяют принадлежность продукта к разным поколениям, размер,

диапазон перемещения и некоторые оптимизационные характеристики：

Основные общие черты:

Принцип циклоиды: Циклоидальное зацепление внутренней кольцевой шестерни (статора) и внешней шестерни (ротора)

используется для изменения объема для достижения вращения, а конструкция проста и компактна.

Распределение потока по валу: Распределение масла высокого и низкого давления осуществляется через распределительный вал,

который проходит через внутреннюю часть двигателя. Продуманная конструкция,

которая уменьшает количество мест утечки и повышает надежность.

Высокая удельная мощность: При одинаковом рабочем объеме и крутящем моменте объем и вес значительно меньше,

чем у редукторных или плунжерных двигателей той же производительности.

Отличные характеристики на низких оборотах: он может плавно работать на предельно низких

оборотах (даже при 0,5-1 об/мин) и обеспечивать высокий пусковой момент.

Хорошая ударопрочность: прочная конструкция позволяет ему выдерживать перепады давления в системе и механические нагрузки.

Широкий диапазон скоростей: он может работать как на низких скоростях при высоком крутящем моменте, так и на более

высоких скоростях (конкретный диапазон зависит от модели и объема двигателя).

Разнообразие способов установки и подключения: для удобства интеграции предусмотрены различные варианты установки,

такие как удлинение вала (плоская шпонка, шлиц), ступица, фланец и т.д.

Доступны различные варианты производительности: от десятков мл/об/мин до сотен мл/об/мин (например, OMR обеспечивает

около 80-500 мл/об/мин, OMT/OMS - более широкий диапазон).

Несколько методов управления: его можно использовать с различными клапанами (такими как многоходовые клапаны Danfoss PVG)

для обеспечения управления по открытому/замкнутому контуру.

Высокая надежность и длительный срок службы: продуманная конструкция,

долговечность и относительно низкие требования к техническому обслуживанию.

Основные различия и направленность между сериями (обычно подразумевается,

что для получения подробной информации предпочтение отдается последним образцам):

OMP: Часто считается, что это базовая модель серии или представитель предыдущего поколения.Доступны различные размеры и конфигурации.

OMR: Это обновленная и оптимизированная версия OMP, которая представляет собой более новую технологическую платформу.

Обычно он отличается более высоким КПД (особенно объемным и механическим),

лучшими эксплуатационными характеристиками (например, более высоким постоянным/ пиковым давлением,

более широким диапазоном скоростей), низким уровнем шума и более компактной конструкцией (секция частичного вытеснения).

Серия OMR является одной из основных рекомендуемых моделей на современном рынке.

OMS: Обычно относится к моделям с большим рабочим объемом (например, более 250 мл/л) или версиям, оптимизированным

для конкретных применений.Обеспечивает более высокий крутящий момент.

OMT: Может относиться к конкретной конфигурации (например, с тормозами) или версии для специальных применений.

OMH: Часто относится к версиям с высоким давлением или конструкциям, отличающимся большей надежностью в суровых условиях

эксплуатации (например, более высоким пиковым давлением, более прочными подшипниковыми системами и более высокой

защитой от загрязнения).Подходит для применений с чрезвычайно высокими требованиями к надежности.

Обобщите различия и тенденции: OMR - это новая платформа с улучшенной общей производительностью; OMS ориентирована

на больший рабочий объем/крутящий момент; OMH ориентирована на высокое давление/высокую надежность;

OMT/OMP могут быть базовыми моделями или моделями с особыми конфигурациями.При выборе моделей обычно

отдается предпочтение стандартной серии OMR, а OMS/OMH рассматривается в тех случаях, когда требуется

больший объем, более высокое давление или особые требования.‌

Основные области применения:

Шагающие механизмы:

Сельскохозяйственная техника: привод на переднюю ось трактора, привод на режущий стол/плужное колесо комбайна,

привод на грунтозацеп сеялки, привод на колесо опрыскивателя, привод на ворошитель комбикормовой машины.

Строительная техника: шагающий привод небольших экскаваторов (гусеничных или колесных),

шагающий привод погрузчиков на полозьях/компактных погрузчиков, привод вибрационных колес дорожных катков,

привод поворота/подачи небольших буровых установок, шагающий/рулевой привод вилочных погрузчиков.

Погрузочно-разгрузочные работы: привод для перемещения/подъема вилочного погрузчика,

привод для портового трактора, привод ступицы AGV/RGV.

Промышленное применение:

Привод конвейерной ленты/конвейерной линии: случаи, когда требуется плавный запуск на низкой скорости и высокий крутящий момент.

Смесительное оборудование: реактор, миксер, бетономешалка.

Поворотный привод: индексация поворотного стола, поворотно-поворотного стола и упаковочного оборудования.

Намотка/размотка: применение для контроля натяжения.

Вентилятор/привод вентилятора: когда требуется переменная скорость вращения.

Специальные транспортные средства: наземное оборудование аэропорта, снегоочистители, гольф-кары и транспортные средства для инвалидов.

Судовое оборудование: лебедка, якорь, рулевое устройство, привод люка.

2. Характеристики и области применения гидравлических насосов Danfoss (серии PVP/PVV*)

Компания Danfoss предлагает множество типов гидравлических насосов.

Среди них серия PVP (Поршневой насос с регулируемым давлением) является одним из основных и наиболее широко

используемых насосных продуктов.

 Они часто комбинируются с OMR и другими двигателями для создания открытой или закрытой системы.

 Компания Danfoss также выпускает насосы серии PV* (такие как количественные насосы PVB/PVQ, многоходовые клапаны PVG и т.д.).

Основные характеристики регулируемого поршневого насоса серии PVP:

Конструкция аксиально-плунжерной наклонной пластины: продуманная и надежная, высокая эффективность.

Переменные компенсации давления: основные характеристики.Выходной расход насоса автоматически регулируется в

зависимости от изменения давления нагрузки в системе. Когда давление достигает заданного значения (давления отключения),

расход снижается до минимального значения, необходимого для устранения утечки в системе, что значительно снижает потери

воздушного потока и выделяет тепло, а также обладает выдающимися энергосберегающими эффектами.

Управление с учетом нагрузки (LS): Многие насосы PVP оснащены функциями, зависящими от нагрузки (или опциональными),

которые могут обеспечивать подачу в соответствии с давлением, требуемым приводом, обеспечивая независимое управление

несколькими приводами и повышая эффективность системы.

Регулировка мощности: Дополнительная функция регулировки мощности, автоматически регулирующая объем двигателя таким образом,

чтобы потребляемая мощность не превышала мощность двигателя, чтобы предотвратить его выключение.

Высокая производительность по давлению: высокое рабочее

давление (постоянное рабочее давление часто достигает 280-350 бар) и более высокое пиковое давление.

Высокая объемная эффективность и общий КПД: снижают потери энергии.

Низкий уровень шума: Оптимизируйте конструкцию, чтобы снизить уровень шума при работе.

Прочный и долговечный: подходит для использования в суровых мобильных и промышленных условиях.

Модульная конструкция: Он может интегрировать различные варианты управления (отключение давления, чувствительность к нагрузке,

регулирование мощности, электрическое пропорциональное управление и т.д.) и вспомогательные насосы (например, шестеренные насосы).

Другие типы насосов Danfoss:

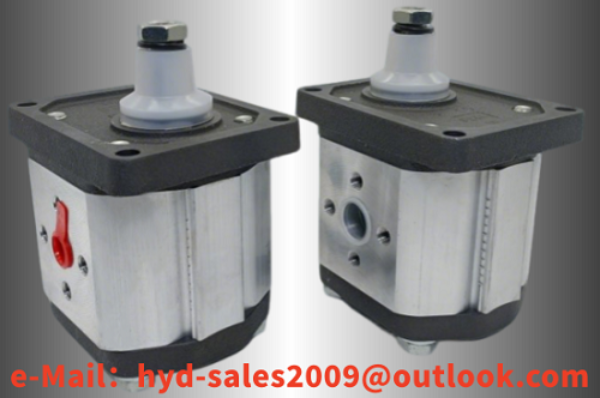

Количественные шестеренчатые насосы серии PVB/PVQ: простая конструкция, низкая стоимость,

подходят для открытых систем с постоянными требованиями к расходу.

Насос закрытого типа (например, серии H1): Используется для работы по замкнутому контуру (гидростатическая трансмиссия HST),

насос и двигатель напрямую соединены в единый контур, что обеспечивает высокую эффективность и хорошую управляемость.

Он обычно используется в качестве главного привода

шагающей техники (например, зерноуборочных комбайнов, больших тракторов, вилочных погрузчиков).

Основные области применения (комбинированный насос и двигатель):

Гидравлическая система строительной техники: гидравлический источник для шагающих приводов и рабочих устройств

(стрела, ковш) экскаваторов, погрузчиков, кранов, вилочных погрузчиков, дорожных катков и т.д.

Гидравлическая система сельскохозяйственной техники: гидравлическая подъемная/рулевая/вспомогательная система трактора,

привод режущего стола/молотилки/шагающего привода комбайна,

гидравлический источник и привод привода большой опрыскивательной машины и комбикормовоза.

Система погрузочно-разгрузочных работ: привод и управление складским и логистическим оборудованием, а также портовой техникой.

Производственные линии промышленной автоматизации: требуется оборудование, требующее эффективного и точного гидравлического привода.

Специальные транспортные средства: рабочие системы и приводы для транспортных средств аэропорта, санитарных машин, пожарных машин и т.д.

Суда и морская техника: палубное оборудование, рулевое управление, вспомогательные системы гребных винтов.

подводить итог:‌

Двигатели серии OMx: Это основное решение для низкооборотных двигателей Danfoss с высоким крутящим моментом.

Оно основано на циклоидальном принципе и осевом распределении потока, что обеспечивает непревзойденную компактность,

стабильность работы на низких оборотах и высокую удельную мощность.OMR - это основная рекомендуемая серия,

а OMS/OMH соответствует большему водоизмещению и более высоким требованиям.‌

Насосы серии PVP - это сердце высокоэффективной открытой гидравлической системы Danfoss.

Компенсация давления и чувствительность к нагрузке значительно повышают энергоэффективность системы и являются

идеальным источником питания для мобильных машин и промышленного применения.

Комбинированное применение: Линейки насосов и двигателей Danfoss работают сообща, обеспечивая эффективные, надежные,

компактные и энергосберегающие гидравлические приводы и системы управления для широкого спектра

шагающих машин и промышленного оборудования.

При точном выборе рекомендуется обязательно ознакомиться с последними образцами продукции,

ТЕХНИЧЕСКИМИ РУКОВОДСТВАМИ И ПРОГРАММНЫМ ОБЕСПЕЧЕНИЕМ для выбора (например, Danfoss PLUS+1 GUIDE),

официально выпущенными компанией Danfoss, и выбрать подходящую модель И конфигурацию в соответствии с давлением,

расходом, крутящим моментом, скоростью вращения и пространством установки для конкретного применения,

требования к контролю и ДРУГИЕ параметры.‌
