Электромагнитный клапан YUKEN ELDFHG、LSVHG

Опубликовано: 2026-03-04 17:49:57　Просмотр: 3

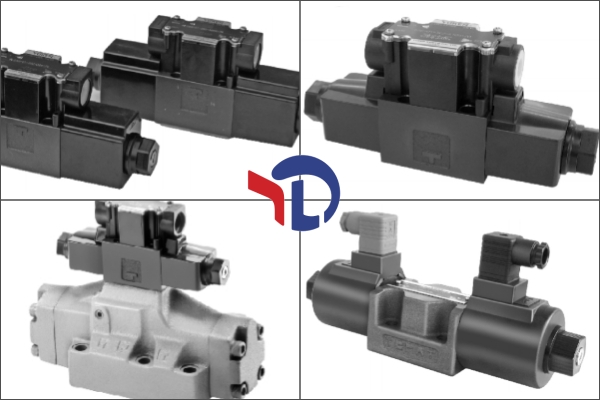

гидравлический клапан YUKEN

Технические параметры гидравлических клапанов YUKEN ELDFHG и LSVHG

Важно: Клапаны YUKEN ELDFHG и LSVHG относятся к электро-гидравлическим пропорциональным клапанам направляющего и расходного регулирования (высокореспонсивные модели). ELDFHG — это клапаны с пилотным управлением, а LSVHG — с прямым управлением, оба предназначены для точного регулирования направления и расхода гидравлической жидкости в автоматизированных системах[1].

Клапан YUKEN ELDFHG (пилотный тип)

1. Общая информация (ELDFHG)

Характеристика	Значение
Бренд	YUKEN (Юкен)
Тип клапана	Электро-гидравлический пропорциональный клапан направляющего и расходного регулирования, пилотный тип, высокоответственный[1]
Основные модификации	ELDFHG-04-280-※-XY-※※-10, ELDFHG-06-350-※-XY-※※-10, ELDFHG-06-500-※-XY-※※-10[1]
Тип монтажа	Планшетный (Sub-plate mounting), согласно стандартам серий ELDFHG-04, ELDFHG-06[1]
Приблизительная масса	ELDFHG-04 — 10 кг; ELDFHG-06-350 — 18 кг; ELDFHG-06-500 — 19 кг[1]
Область применения	Автоматизированные гидравлические системы с высокими требованиями к точности и скорости отклика[1]

2. Основные технические параметры (ELDFHG)

Параметр	Значение (в зависимости от модификации)
Максимальное рабочее давление	ELDFHG-04, ELDFHG-06-350 — 35 МПа; ELDFHG-06-500 — 31,5 МПа[1]
Максимальное обратное давление (внешнеуплотненный тип)	Т-ножка: 31,5 МПа; Y-ножка: 21 МПа[1]
Максимальное обратное давление (внутреннеуплотненный тип)	21 МПа[1]
Давление подачи управляющего клапана	1,5~31,5 МПа (не менее 60% рабочего давления главного клапана)[1]
Номинальный расход (при Δp=1 МПа)	ELDFHG-04 — 280 л/мин; ELDFHG-06-350 — 350 л/мин; ELDFHG-06-500 — 500 л/мин[1]
Потребляемый ток электромагнита	Максимально 2,5 А[1]
Сопротивление катушки (при 20 °C)	3,9 Ом[1]
Временной отклик (0→100% сигнала, Pp=14 МПа)	ELDFHG-04 — 13 мс; ELDFHG-06-350 — 15 мс; ELDFHG-06-500 — 18 мс[1]
Частотная характеристика (±25%, 90° фаза, Pp=14 МПа)	ELDFHG-04 — 46 Гц; ELDFHG-06-350 — 66 Гц; ELDFHG-06-500 — 39 Гц[1]
Рабочая температура окружающей среды	-15~+60 °C[1]
Класс защиты	Соответствует IP64[1]
Внутренний утечка	При Ps=14 МПа, Pp=14 МПа: 3C2 — менее 3 л/мин; 3C2P — менее 10 л/мин; 3C40 — менее 4 л/мин[1]

3. Расшифровка обозначения модели ELDFHG (на примере ELDFHG-04-280-3C2P-XY-E-T-10)

Часть обозначения	Объяснение
ELDFHG	Тип клапана: электро-гидравлический пропорциональный клапан направляющего и расходного регулирования, пилотный тип, высокоответственный[1]
04	Размер клапана (номинальный диаметр прохода, серия ELDFHG-04)[1]
280	Номинальный расход: 280 л/мин (при Δp=1 МПа)[1]
3C2P	Тип золотника: 3C2P (промежуточная позиция с нулевым перекрытием)[1]
XY	Направление регулирования расхода: дросселирование на входе и выходе[1]
E	Тип управления: внешнее управление[1]
T	Тип сливной линии: внешний слив[1]
10	Серия клапана (стандартная серия YUKEN для данной модели)[1]

4. Основное назначение и особенности (ELDFHG)

Клапан YUKEN ELDFHG предназначен для точного пропорционального регулирования направления и расхода гидравлической жидкости в автоматизированных гидравлических системах с высокими требованиями к динамике и стабильности. Благодаря пилотному управлению и датчикам положения золотника, он обеспечивает высокую скорость отклика и точность регулирования[1].

Высокая скорость отклика (13-18 мс в зависимости от модификации) и частотная характеристика[1].
Точное регулирование расхода и направления потока гидравлической жидкости[1].
Планшетный монтаж, удобство интеграции в стандартные гидравлические блоки[1].
Доступны варианты с внутренним и внешним управлением, а также с внутренним и внешним сливом[1].
Совместимость с мощными усилителями YUKEN (AMB-EL系列) для стабильной работы[1].

Клапан YUKEN LSVHG (прямой тип)

1. Общая информация (LSVHG)

Характеристика	Значение
Бренд	YUKEN (Юкен)
Тип клапана	Электро-гидравлический пропорциональный клапан направляющего и расходного регулирования, прямой тип, высокоответственный
Основные модификации	LSVHG-03-※-※-※-※※, LSVHG-04-※-※-※-※※ (в зависимости от номинального расхода и типа золотника)
Тип монтажа	Планшетный (Sub-plate mounting), согласно стандартам серий LSVHG-03, LSVHG-04
Приблизительная масса	Согласно серии (точные данные по запросу к производителю)
Область применения	Автоматизированные гидравлические системы, станкостроение, робототехника с требуемой высокой точностью позиционного и скоростного управления

2. Основные технические параметры (LSVHG)

Параметр	Значение (стандартные параметры)
Максимальное рабочее давление	35 МПа (350 бар)
Максимальное обратное давление	21 МПа (210 бар)
Номинальный расход (при Δp=1 МПа)	LSVHG-03 — до 40 л/мин; LSVHG-04 — до 100 л/мин
Питание (электромагнитный привод)	24 В DC (стандартный вариант)
Максимальный ток потребления	3 А (импульсная нагрузка, типичное значение)
Входной сигнал	Напряжение ±10 В DC (стандартный вариант)
Погрешность гистерезиса	Не более 0,5% (в некоторых модификациях до 0,1-0,2%)
Временной отклик (0→100% сигнала)	Около 30 мс (типичное значение при давлении 14 МПа)
Рабочая температура окружающей среды	-15 °C до 60 °C
Класс защиты	IP65
Материал уплотнений	NBR (стандарт, при необходимости доступны специальные уплотнения)

3. Расшифровка обозначения модели LSVHG (на примере LSVHG-03-40-3C2-XY-10)

Часть обозначения	Объяснение
LSVHG	Тип клапана: электро-гидравлический пропорциональный клапан направляющего и расходного регулирования, прямой тип
03	Размер клапана (номинальный диаметр прохода, серия LSVHG-03)
40	Номинальный расход: 40 л/мин (при Δp=1 МПа)
3C2	Тип золотника: соединения A, B, T (стандартный вариант)
XY	Направление регулирования расхода: дросселирование на входе и выходе
10	Серия клапана (стандартная серия YUKEN для данной модели)

4. Основное назначение и особенности (LSVHG)

Клапан YUKEN LSVHG предназначен для точного пропорционального регулирования направления и расхода гидравлической жидкости в автоматизированных гидравлических системах. Благодаря прямому управлению и закрытому контуру с датчиком положения золотника, он обеспечивает высокую точность и стабильность работы, а также удобство интеграции в различные гидравлические схемы.

Высокая точность регулирования: низкая погрешность гистерезиса и высокая повторяемость.
Простая конструкция прямого управления, высокая надежность и долговечность.
Планшетный монтаж, соответствие стандартам CETOP, удобство интеграции.
Возможность регулирования расхода на входе и выходе (XY), адаптивность к различным схемам систем.
Класс защиты IP65, позволяющий работать в суровых промышленных условиях.
Широкий диапазон рабочих температур, совместимость со стандартными гидравлическими маслами.
