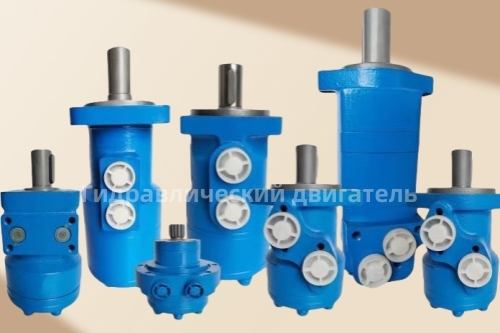

Циклоидальный двигатель Vickers серии Vickers BMS/BMT/BMV

Всесторонний анализ циклоидальных двигателей серии Vickers BMS/BMT/BMV

1. Серия BMS: высокоточное распределение потока и высокоэффективная передача

Основной дизайн

Структура: Принята структура распределения вала, а выходной вал и распределительный механизм выполнены как единое целое для

обеспечения высокой точности распределения масла.

Материал: Ротор статора с шипами (структура 8/9 зубьев), твердость поверхности HRC58-62, высокая износостойкость.

Уплотнение: Специальное импортное вращающееся динамическое уплотнительное кольцо, выдерживающее обратное давление более 10 МПа.

Рабочие параметры

Диапазон давлений: номинальное давление составляет 12-16 МПа, а максимальный перепад давления составляет 20 МПа.

Скорость и крутящий момент：

BMS30-125: Номинальная частота вращения 290 об/мин, максимальный крутящий момент 340 Н·м.

BMS30-315: Номинальная частота вращения 120 об/мин, максимальный крутящий момент 1020 Н·м.

Эффективность: Объемная эффективность ≥93%, механическая эффективность ≥90%.

Сценарий применения

Строительная техника: регулировка формы машины для литья под давлением, приводной ролик дорожного катка.

Легкая промышленность: механизм намотки текстильного оборудования, регулятор натяжения печатной машины.

преимущество

Высокоточное распределение потока уменьшает внутреннюю утечку, что подходит для ситуаций,

когда требуется точное регулирование скорости.

Конические роликоподшипники предназначены для повышения поперечной несущей способности и подходят для работы в

условиях периодических высоких нагрузок.

2. Серия BMT: высокий крутящий момент и высокая надежность

Основной дизайн

Конструкция: Осевая система распределения масла, циклоидальный колесный набор с роликами для уменьшения потерь на трение.

Материал: Радиальное биение ротора в сборе составляет ≤0,02 мм для обеспечения бесперебойной работы.

Рабочие параметры

Диапазон давлений: номинальное давление составляет 14-17,5МПа, а максимальный перепад давления составляет 21 МПа.

Скорость и крутящий момент：

BMT50-250: Номинальная частота вращения 80 об/мин, максимальный крутящий момент 1422 Н·м.

BMT50-500: Номинальная частота вращения 50 об/мин, максимальный крутящий момент 2015 Н·м.

Эффективность: Общий КПД составляет ≥91%,

а производительность на низких оборотах отличная (колебания крутящего момента ≤3% при 50 об/мин).

Сценарий применения

Тяжелая техника: привод шахтных буровых установок, гидравлическая трансмиссия автобетононасосов.

Сельскохозяйственная техника: привод ворошилки зерноуборочного комбайна, смеситель кормов.

преимущество

Конструкция с большим рабочим объемом (максимальный рабочий объем 990 см3/об) отвечает высоким требованиям к крутящему моменту.

Распределительная конструкция торца имеет функцию автоматической компенсации износа для продления срока службы.

3. Серия BMV: модульность и универсальность

Основной дизайн

Конструкция: Торцевая конструкция распределения потока, поддерживающая многофункциональную конструкцию (например,

колесный двигатель, двигатель без подшипников).

Материал: Ротор статора обработан науглероживанием по технологии 20CrMnTi, а его твердость составляет HRC58-62.

Рабочие параметры

Диапазон давлений: номинальное давление составляет 16 МПа, а максимальный перепад давления - 18 МПа.

Скорость и крутящий момент：

BMV-315: Номинальная частота вращения 335 об/мин, максимальный крутящий момент 730 Н·м.

BMV-1000: Номинальная частота вращения 105 об/мин, максимальный крутящий момент 1700 Н·м.

Эффективность: Объемная эффективность ≥92%, механическая эффективность ≥89%.

Сценарий применения

Бестраншейная буровая установка: шагающий привод на гусеничном шасси.

Рыболовное оборудование: машина для подъема сетей, лебедка.

преимущество

Модульная конструкция обеспечивает быструю настройку, а диапазон рабочих объемов составляет 50-1000 см3/об.

Функция двойного вращения на выходе упрощает конструкцию гидравлической системы.

4. Рекомендации по сравнению серий и выбору

Параметры Серия BMS Серия BMT серия BMV

Конструктивное распределение потока по валу, осевое распределение масла по ротору статора, установленному на колонне,

циклоидальная колесная пара с торцевым распределением потока по роликам, модульная конструкция

Диапазон давлений 12-20 МПа, 14-21 МПа, 16-18 МПа

Диапазон скоростей 120-500 об/мин 50-250 об/мин 105-510 об/мин

Диапазон крутящего момента 340-1020Н·м 730-2015Н·м 730-1700Н·м

Типичные области применения машины для литья под давлением, текстильное оборудование, буровые установки для горных работ,

бетононасосы, бестраншейные буровые установки, оборудование для рыболовства

Логика выбора

Требования к высокоточному управлению (например, регулировка формы для машин для литья под давлением): Предпочтительна серия BMS,

а ее структура осевого распределения потока уменьшает колебания скорости.

Для работы на низких оборотах и с высоким крутящим моментом (например, на шахтных буровых установках) больше подходит

крупнотоннажная конструкция серии BMT.

Требования к модульной настройке (например, к нестандартному оборудованию): Различные конструктивные возможности серии BMV

могут сократить цикл разработки.
