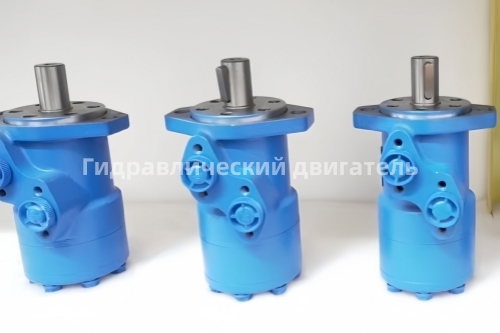

Циклоидальный двигатель серии Vickers BM/BMH/BMM/BMR

Полный отчет о циклоидальных двигателях Vickers серии Vickers BM/BMH/BMM/BMR

1. Обзор серии продуктов

Циклоидные двигатели серии Vickers BM/BMH/BMM/BMR - это гидравлические двигатели с циклоидным приводом с внутренним зацеплением,

которые обладают такими характеристиками, как низкая частота вращения и высокий крутящий момент, высокая эффективность,

компактная конструкция и т.д., и подходят для строительной техники, сельскохозяйственной техники,

промышленного оборудования и других областей.Ниже приведены основные характеристики каждой серии：

1. Серия BM

Конструкция: Циклоидная шестерня с внутренним зацеплением, выходной вал и механизм распределения потока интегрированы.

возможность：

Он подходит для длительной эксплуатации под высоким давлением и обладает высокой устойчивостью к обратному давлению.

Отличная производительность на низких оборотах (50-100 об/мин), а общий КПД достигает 93%.

Ротор статора выполнен с инкрустированными зубьями, что обеспечивает высокую механическую эффективность и длительный срок службы.

Область применения: Строительная техника (например, дорожные катки, бетономешалки),

сельскохозяйственная техника (зерноуборочные комбайны, культиваторы).

2. Серия BMH

Структура: распределительная конструкция вала, конструкция двойного подшипника качения.

возможность：

Номинальный перепад давления составляет 11,5-17,5 МПа, а максимальный крутящий момент - 670 Н·М.

Он обладает большой боковой грузоподъемностью и подходит для периодической работы с высокими нагрузками.

Высокая механическая эффективность (низкое трение), встроенный обратный клапан.

Применение: регулировка формы на машинах для литья под давлением, уборочных машинах, лесопилках и в других местах с высокой нагрузкой.

3. Серия BMR

Конструкция: Осевая маслораспределительная система, циклоидальный колесный набор с роликами.

возможность：

Он имеет небольшие размеры и легкий вес, оснащен встроенным обратным клапаном и не требует внешнего патрубка для слива масла.

Широкий диапазон постоянных оборотов (10-775 об/мин), максимальный крутящий момент 540 Н·м.

Подходит для длительной работы с небольшой нагрузкой.

Применение: сельскохозяйственная техника (сеялки, опрыскиватели), оборудование для производства пластмасс,

вспомогательный привод станков.

4. Серия BMM

Описание: Никаких конкретных параметров найдено не было, предполагается, что это вариант или модернизация серии BM,

которая нуждается в подтверждении в сочетании с официальной информацией.

2. Сравнение основных параметров

Параметры Серия BM Серия BMH серия BMR

Конструкция взаимодействует с валом циклоидной передачи для распределения потока,

ротором статора с зубчатой передачей для осевого распределения масла и циклоидальным колесом с роликами.

Диапазон давлений, высокое давление, длительная эксплуатация, номинальный перепад давления 11,5-17,5МПа,

номинальный перепад давления 14-17,5МПа

Диапазон скоростей, низкая скорость, отличная производительность (50-100 об/мин), номинальная скорость 290-120 об/мин,

постоянная скорость 10-775 об/мин

Крутящий момент, низкая скорость, высокий крутящий момент, номинальный крутящий момент 340-670Н·м, максимальный крутящий момент 540Н·м

КПД общий КПД 93%, высокая механическая эффективность (низкое трение), высокая механическая эффективность (низкое трение)

Вес неясен 10,5-13 кг 6,5-9,0 кг

3. Предложения по выбору

Причины серии рекомендаций по сценам

Конструкция серии BM, рассчитанная на длительную эксплуатацию под высоким давлением, обладает высокой устойчивостью к давлению

и стабильной работой на низких оборотах. Она подходит для таких ситуаций, как ходьба и вождение экскаватора.

Двойные подшипники качения серии BMH предназначены для увеличения поперечной несущей способности, что подходит для ситуаций с

высокой периодичностью работы при высоких нагрузках, таких как регулировка формы на машинах для литья под давлением.

Серия BMR для непрерывной работы с малой нагрузкой отличается небольшими габаритами и легким весом, не требует сложной системы

слива масла и подходит для сельскохозяйственной техники с малой нагрузкой.

Требования к низкой скорости и высокому крутящему моменту Обе серии BM/BMH обладают отличными характеристиками на низкой скорости,

а серия BMH отличается более высоким крутящим моментом.

В-четвертых, примеры применения в промышленности

Строительная техника：

Приводной каток дорожного катка (серия ZMEW-1).

Гидравлическая трансмиссия автобетононасоса.

Сельскохозяйственная техника：

Зерноуборочный комбайн приводится в движение шагающим способом.

Смеситель кормов приводится в движение мешалкой (серия ZMH).

легкая промышленность：

Намоточный механизм текстильной машины.

Контроль натяжения печатной машины.

другие：

Машина для подъема рыболовных сетей, привод щетки уборочной машины, гидравлическая лебедка и т.д.

V. Краткое изложение

Циклоидальные двигатели серии Vickers BM/BMH/BMR отвечают требованиям различных условий работы благодаря дифференцированному дизайну：

Серия BM: Лучший выбор для длительной эксплуатации под высоким давлением.

Серия BMH: Повышает способность к прерывистой работе при высокой нагрузке.

Серия BMR: Облегченная конструкция упрощает интеграцию в систему.

Пользователи могут выбрать подходящую модель в соответствии с конкретными требованиями к давлению, нагрузке,

скорости и ограниченным пространством для установки.Рекомендуется ознакомиться с официальным техническим руководством или

связаться с агентами (такими как Fujian Proma, Shanghai Vitrui),

чтобы получить последние параметры и информацию об индивидуальном обслуживании.
