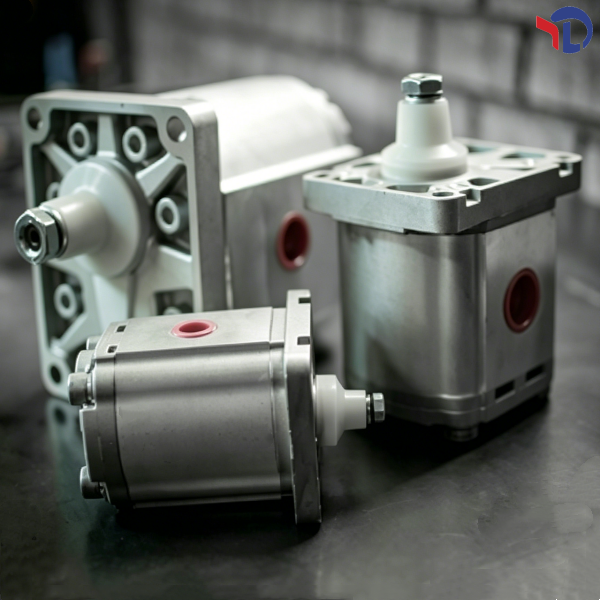

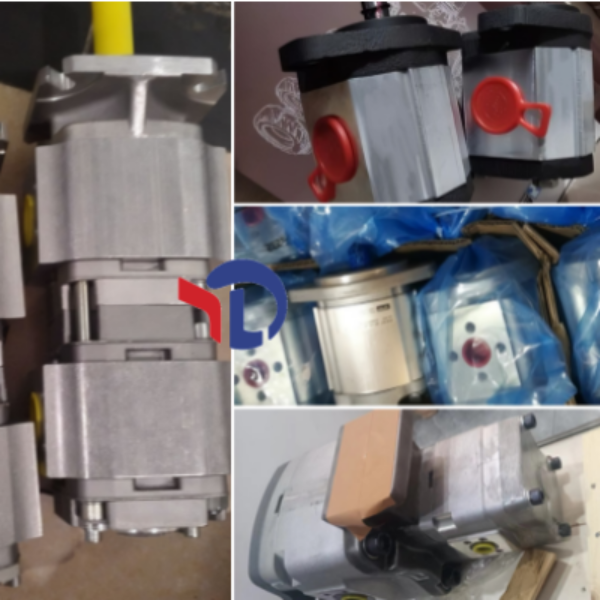

Основная серия шестеренчатых насосов Jihostroj

I. Серия микропрецизионных насосов (малый рабочий объем, сверхвысокая скорость вращения)

1. Серия X (микропрецизионные шестеренчатые насосы)

• Диапазон рабочего объёма: 0,18–3,20 см³/об

• Номинальное непрерывное давление: 230 бар

• Пиковое кратковременное давление: 250 бар

• Максимальная скорость вращения: 8000 об/мин

• Минимальная рабочая скорость вращения: 600 об/мин

• Диапазон расхода: 0,19–4,45 л/мин

• Конструктивные особенности: лёгкий корпус из алюминиевого сплава, компактная трёхсоставная конструкция, усиление лазерной сваркой, поддержка двустороннего вращения, подходит для гидравлических систем мощностью ≤5 кВт, устойчив к слабым перепадам давления, обладает отличной герметичностью

• Сферы применения: прецизионное автоматизированное оборудование, гидравлические системы малых приборов, микросервогидравлические системы, лёгкое вспомогательное оборудование

II. Основные серии средней и малой мощности (стандарт для промышленности и сельского хозяйства)

1. Серия P23 (классические средненапорные насосы)

• Диапазон рабочего объёма: 0,80–11,80 см³/об

• Номинальное непрерывное давление: 280 бар

• Пиковое кратковременное давление: 300 бар

• Максимальная скорость вращения: 5000 об/мин

• Минимальная рабочая скорость вращения: 500 об/мин

• Диапазон расхода: 1,07–16,30 л/мин

• Конструктивные особенности: корпус из алюминиевого сплава, механизм автоматической компенсации осевого зазора, компенсирует износ шестерён и обеспечивает стабильный расход; комбинированное уплотнение из фторкаучука и карбида кремния с графитом, выдерживает температуру жидкости от -20 ℃ до 120 ℃, поддерживает одностороннее и реверсивное вращение, возможна наружная и внутренняя откачка жидкости

• Сферы применения: вилочные погрузчики, сельскохозяйственные машины, малая строительная техника, промышленные гидравлические станции, универсальное малое и среднее гидравлическое оборудование

2. Серия J (средненапорные универсальные насосы)

• Диапазон рабочего объёма: 2,00–18,00 см³/об

• Номинальное непрерывное давление: 280 бар

• Пиковое кратковременное давление: 300 бар

• Максимальная скорость вращения: 4000 об/мин

• Минимальная рабочая скорость вращения: 500 об/мин

• Диапазон расхода: 1,35–24,80 л/мин

• Конструктивные особенности: цельнолитой алюминиевый корпус, компактная конструкция, минимальные перепады давления, стабильная работа, совместимость с стандартными гидравлическими жидкостями, простота обслуживания

• Сферы применения: универсальное промышленное гидравлическое оборудование, лёгкое промышленное оборудование, средние и малые гидравлические трансмиссионные системы

3. Серии T3 / CQ3-T3T (низкошумные насосы с малой пульсацией расхода)

• Параметры серии T3: рабочий объём 4,00–31,00 см³/об, номинальное давление 280 бар, пиковое давление 290 бар, максимальная скорость вращения 4000 об/мин, расход 3,00–47,80 л/мин

• Параметры серии CQ3-T3T: рабочий объём 9,00–27,00 см³/об, номинальное давление 240 бар, пиковое давление 250 бар, максимальная скорость вращения 3200 об/мин, расход 12,33–37,03 л/мин

• Конструктивные особенности: конструкция с косозубыми шестернями, значительно снижает шум и пульсацию расхода, осевая компенсация давления, минимальное снижение эффективности при длительной эксплуатации

• Сферы применения: прецизионные станки, бесшумные гидравлические станции, лабораторное оборудование, высокотехнологичное автоматизированное оборудование

4. Серия UD/UDD (высокоэффективные низкошумные средневысоконапорные насосы)

• Диапазон рабочего объёма: 5,00–39,00 см³/об

• Номинальное непрерывное давление: 280 бар

• Пиковое кратковременное давление: 300 бар

• Максимальная скорость вращения: 3000 об/мин

• Минимальная рабочая скорость вращения: 400 об/мин

• Диапазон расхода: 6,60–58,50 л/мин

• Конструктивные особенности: встроенная балансировочная уплотнительная структура в подшипниковой втулке, адаптивная компенсация давления во всём диапазоне, низкий уровень шума, высокая эффективность, модульная конструкция с множеством типоразмеров, возможность адаптации под различные условия эксплуатации

• Сферы применения: строительная техника, сельскохозяйственные машины, подъёмное оборудование, средние промышленные гидравлические системы

III. Мощные высоконапорные основные серии (тяжёлый режим работы, большой расход)

1. Серия Q2 (флагманские высоконапорные насосы с большим расходом)

• Диапазон рабочего объёма: 10,00–100,00 см³/об

• Номинальное непрерывное давление: 290 бар

• Пиковое кратковременное давление: 310 бар (максимальное давление среди всех серий)

• Максимальная скорость вращения: 3200 об/мин

• Минимальная рабочая скорость вращения: 350 об/мин

• Диапазон расхода: 13,50–135,00 л/мин

• Конструктивные особенности: усиленный корпус из алюминиевого сплава, нагруженная конструкция шестерён, двустороннее вращение, высокая устойчивость к ударным нагрузкам и перегрузкам, подходит для длительной непрерывной работы в тяжёлом режиме

• Сферы применения: крупная строительная техника, горное оборудование, тяжёлые сельскохозяйственные машины, крупные гидравлические станции, нагруженные трансмиссионные системы

2. Высоконапорные нагруженные серии QHD/GHD

Параметры серии QHD

• QHD0: рабочий объём 7,00–51,00 см³/об, номинальное давление 240 бар, пиковое давление 260 бар, максимальная скорость вращения 3400 об/мин

• QHD1: рабочий объём 10,00–100,00 см³/об, номинальное давление 300 бар, пиковое давление 320 бар, максимальная скорость вращения 3200 об/мин

• QHD2: рабочий объём 43,00–150,00 см³/об, номинальное давление 280 бар, пиковое давление 300 бар, максимальная скорость вращения 3200 об/мин

Параметры серии GHD

• GHD0: рабочий объём 10,00–36,00 см³/об, номинальное давление 300 бар, пиковое давление 320 бар, максимальная скорость вращения 3400 об/мин

• GHD1: рабочий объём 17,00–71,00 см³/об, номинальное давление 300 бар, пиковое давление 320 бар, максимальная скорость вращения 3200 об/мин

• GHD2: рабочий объём 51,00–150,00 см³/об, номинальное давление 280 бар, пиковое давление 290 бар, максимальная скорость вращения 3200 об/мин

IV. Обобщённые основные параметры всех серий

• Диапазон рабочего объёма: 0,18–150 см³/об, полностью покрывает потребности в микромалом, среднем и сверхкрупном расходе

• Диапазон рабочего давления: стандартное номинальное давление 230–300 бар, максимальное пиковое давление достигает 320 бар

• Диапазон скорости вращения: 250–8000 об/мин, микросерии имеют сверхвысокую скорость, нагруженные серии адаптированы для стабильной работы на низких скоростях в тяжёлом режиме

• Общие преимущества: все серии оснащены механизмом автоматической компенсации осевого зазора и высококачественной системой уплотнений, устойчивы к высоким температурам, минимальному износу и шуму, поддерживают многосекционную комбинацию и индивидуальную настройку двустороннего вращения
