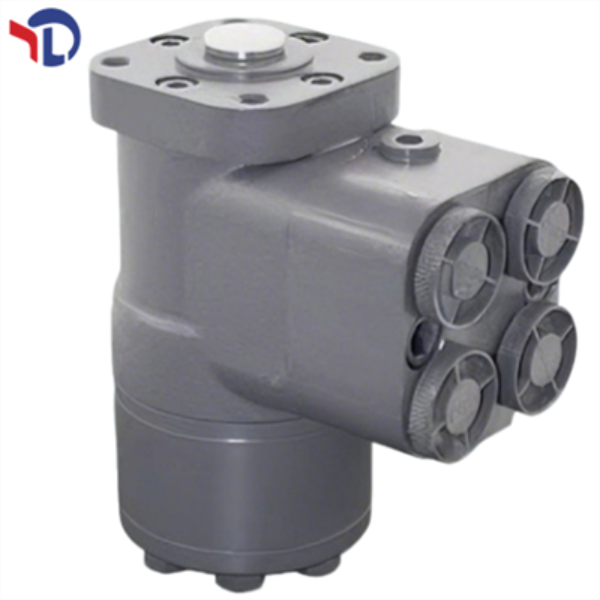

BZZ5-800C Гидравлический блок рулевого управления

Описание рулевого механизма BZZ5-800C

1. Общие сведения

Рулевой механизм BZZ5-800C относится к гидромуфтовым рулевым механизмам с фиксированным отношением передач, предназначенным для использования в гидравлических рулевых системах тяжелых автомобилей, строительной техники (экскаваторы, погрузчики, катки), сельскохозяйственной техники и других самоходных машин с гидравлическим рулем. Продукт имеет преимущества высокой надежности, плавности хода руля, малого усилия на рулевом колесе и устойчивости работы в широком диапазоне температур, что обеспечивает комфортное и безопасное управление транспортным средством.

2. Основные технические параметры

Модель: BZZ5-800C

Тип: Гидромуфтовый рулевой механизм (справочно-гидравлический)

Максимальное рабочее давление: 16 МПа

Рекомендуемое рабочее давление: 10-14 МПа

Максимальный расход масла: 80 л/мин

Отношение передач руля: 80:1 (соответственно 800 в модели)

Угол поворота рулевого колеса: ±70°

Температурный диапазон работы: -40°C до +80°C

Требуемое гидравлическое масло: МАСГ-10, МАСГ-15 или аналоги по ГОСТ

Масса изделия:约 40 кг

Соединения: Фланцевые соединения для подключения к рулевому колесу и гидравлической системе

3. Конструктивные особенности

Рулевой механизм BZZ5-800C состоит из следующих основных узлов: рулевого вала, гидромагистраля, распределительного устройства (сползной клапан), рабочего цилиндра и корпуса. Основные конструктивные преимущества:

Использование высококачественного стали для корпуса и валов, обеспечивающего высокую прочность и износостойкость при тяжелых рабочих условиях.

Распределительное устройство с высокой точностью изготовления, гарантирующее плавную передачу гидравлического давления и отсутствие рычаний при повороте руля.

Герметизация узлов с использованием высококачественных уплотнений, предотвращающая утечку гидравлического масла и увеличивающая надежность работы.

Компактная конструкция (с учетом размеров модели), удобная для монтажа в ограниченном пространстве тяжелых транспортных средств.

Наличие системы защиты от перегрузки, предотвращающая повреждение узлов при превышении максимального рабочего давления, особенно актуальная для тяжелых эксплуатационных условий, характерных для применения модели BZZ5-800C.

4. Установка и эксплуатация

4.1 Установка

Перед установкой проверьте целостность корпуса рулевого механизма BZZ5-800C, отсутствие царапин, трещин и повреждений уплотнений. Проверьте чистоту подключительных патрубков.

Монтируйте рулевой механизм на транспортном средстве в соответствии с техническими требованиями и размерами монтажного места. Закрепите его болтами с требуемым моментом затяжки (учитывая массу изделия), чтобы предотвратить вибрации при работе.

Подключите гидравлические трубки к распределительному устройству: входную трубку к насосу гидравлической системы и выходную трубку к рулевому цилиндру. Убедитесь в надежности соединений, избегайте перекосов труб, особенно при работе с высоким расходом масла.

Подключите рулевой вал к рулевому колесу и механизму передачи вращения к колесам, обеспечьте правильное соосное расположение, чтобы избежать перегрузки валов при повороте.

После установки наполните гидравлическую систему рекомендуемым гидравлическим маслом до требуемого уровня, выпустите воздух из системы путем медленного поворота рулевого колеса в обе стороны (без запуска двигателя), пока не прекратится выход воздушных пузырьков.

4.2 Эксплуатация

Перед запуском двигателя проверьте уровень гидравлического масла и надежность соединений, отсутствие утечек (особенно актуально для модели с высоким расходом масла).

При первом запуске двигателя прогрейте гидравлическую систему в холостом ходу в течение 2-3 минут, затем проверьте работу рулевого механизма BZZ5-800C: поворачивайте рулевой колесо в обе стороны до упора, убедитесь в плавности хода и отсутствии стуков, тресков или других не:normalных звуков.

Во время эксплуатации регулярно контролируйте температуру гидравлического масла: не допускайте перегрева выше 80°C, так как это может привести к повреждению уплотнений и снижению надежности работы.

Не допускайте работы рулевого механизма при отсутствии гидравлического масла или низком уровне — это приведет к серьезному повреждению распределительного устройства и рабочих узлов.

При возникновении трудностей с поворотом руля, появлении утечек масла или не:normalных звуков, немедленно прекратите эксплуатацию и проведите диагностику.

5. Техническое обслуживание и ремонт

5.1 Регулярное обслуживание

Каждые 500 часов работы (или ежеквартально): проверьте уровень и состояние гидравлического масла, при необходимости замените его; проверьте надежность крепления рулевого механизма BZZ5-800C и соединений гидравлических трубок.

Каждые 1000 часов работы (или раз в год): замените фильтр гидравлической системы (особенно важно для модели с высоким расходом масла); осмотрите уплотнения, при наличии износа или повреждений замените их; проверьте зазор между рулевым валом и распределительным устройством, при необходимости отрегулируйте.

Регулярно очищайте внешнюю поверхность рулевого механизма от грязи, масла и мусора, чтобы обеспечить доступ к узлам для осмотра и предотвратить перегрев.

5.2 Ремонт

Ремонт рулевого механизма BZZ5-800C должен проводиться квалифицированным персоналом с использованием специализированного оборудования и запасных частей оригинального качества.

При обнаружении утечек масла: разоберите соответствующий узел, проверьте уплотнения, замените поврежденные или изношенные части.

При трудностях с поворотом руля: диагностируйте распределительное устройство и рабочий цилиндр, проверьте наличие засоров, износа поршня или клапана, при необходимости произведите восстановление или замену узлов.

После ремонта соберите рулевой механизм в обратном порядке, соблюдая технологические требования к затяжке болтов и настройке зазоров. Проведите испытания работы механизма BZZ5-800C в соответствии с требованиями эксплуатации.

6. Безопасные требования

При установке, обслуживании и ремонте рулевого механизма обязательно отключите двигатель транспортного средства, опустите его на опоры и обеспечьте безопасные условия работы (учитывая массу изделия).

Не трогайте горячие поверхности гидравлических трубок и рулевого механизма во время работы или сразу после остановки двигателя — риск ожогов.

При замене гидравлического масла используйте только рекомендуемые марки, не смешивайте разные типы масла.

Отработанное гидравлическое масло утилизируйте в соответствии с экологическими требованиями, не выбросите на почву или в водные объекты.

Не используйте поврежденный или неисправный рулевой механизм BZZ5-800C — это угрожает безопасности управления транспортным средством и может привести к аварии.

7. Гарантийные обязательства

Гарантийный срок на рулевой механизм BZZ5-800C составляет 12 месяцев от даты продажи или 1000 часов работы (по тому, что наступит раньше), при условии соблюдения требований по установке, эксплуатации и техническому обслуживанию, указанных в настоящем описании. Гарантия не распространяется на повреждения, вызванные неправильной эксплуатацией, некачественным обслуживанием, перегрузкой, а также на повреждения в результате аварий или естественных катастроф.
