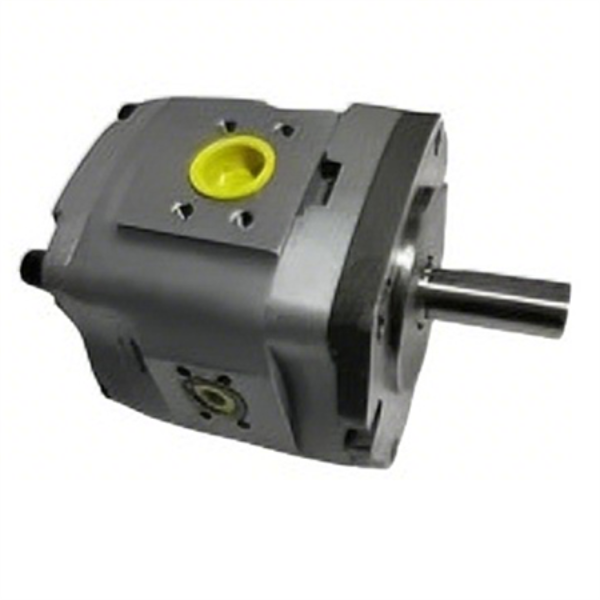

IPH-5A(B)-50-11 Шестеренчатый насос

Шестеренчатый насос серии Nachi IPH :

Гидравлический насос Nachi Fujikoshi IPH-5A(B)-50-11 имеет следующие технические характеристики：

Модельный состав

IPH: Обозначает серию шестеренчатых насосов с внутренним зацеплением.

5A(B): 5 указывает уровень смещения, а A или B - вариант конструкции,

где A обычно устанавливается на ножках, а B - на фланце.

50: Теоретический рабочий объем, единица измерения - см3/об, то есть выход 50 мл масла за один оборот.

11: Уровень давления, указывающий на то,

что максимальное рабочее давление составляет 11 МПа (около 1600 фунтов на квадратный дюйм).

Параметры давления

Номинальное давление: 11 МПа (1600 фунтов на квадратный дюйм), не для длительного использования при избыточном давлении.

Максимальное выдерживаемое давление: 30 МПа (3060 фунтов на квадратный дюйм),

но при длительной эксплуатации давление должно быть в пределах номинального.

Параметры потока

Рабочий объем: 50 см3/об, расход масла на один оборот - 50 мл.

Диапазон оборотов: Максимальная скорость может достигать 1800 об/мин (контрольное значение),

а фактическую скорость необходимо регулировать в зависимости от условий работы.

Среда и температура

Применимая среда: минеральное или синтетическое масло, диапазон вязкости 15~ 400 сСт (при 40℃).

Диапазон температур: Температура окружающей среды и масла должна быть в пределах от -20℃ до 80℃.

Конструкция и установка

Конструкция: Конструкция зубчатого колеса с внутренним зацеплением для уменьшения осевого усилия и повышения эффективности.

Способ установки: Тип A - это установка на ножках, а тип B - установка на фланце.

Режим привода: Муфта или ключ подсоединяются к электродвигателю или моторам для непосредственного привода.

Другие особенности

Функция ингаляции: Эффективность ингаляции хорошая, а давление при вдыхании может составлять -0,3 кгс/см3.

Шум и срок службы: Конструкция внутреннего зацепления с исправленными эвольвентными короткими зубьями разработана

для снижения шума при работе и увеличения срока службы.

Техническое обслуживание: Простая конструкция, модульная конструкция, простота обслуживания и замены уплотнений.
