Vickers Клапан регулирования направления: электромагнитное управление

Электромагнитный регулирующий клапан компании VICKERS (в настоящее время входит в Eaton Group) является ядром линейки

гидравлических продуктов и широко используется в промышленности, мобильном машиностроении, энергетике и других

областях.Ниже приводится систематический анализ с точки зрения классификации, характеристик, ключевых параметров,

точек отбора и типичных серий：

1. Классификация электромагнитных регулирующих клапанов ВИККЕРСА

Электромагнитные регулирующие клапаны ВИККЕРСА в основном классифицируются в зависимости от размеров конструкции,

типа электромагнита и среднего назначения. Наиболее распространенными типами являются следующие：

1. В зависимости от структуры сердечника клапана и количества проходов

Трехпозиционный четырехходовой клапан (наиболее распространенный): Функция среднего положения определяет среднее

положение (например, C-образное, H-образное, O-образное и т.д.), которое подходит для ситуаций, когда привод необходимо

заблокировать, отпустить или вернуть в масляное состояние.

Двухпозиционный четырехходовой клапан: без среднего положения, только в двух рабочих состояниях (например, ”включено“

или ”выключено"), подходит для простого управления переключателем (например, для зажима/отпускания).

Трехпозиционный пятиходовой клапан: в основном используется для приводов двойного действия (таких как цилиндры),

но в гидравлических системах встречается реже.

2. По типу электромагнита

Мокрый электромагнит: Катушка погружена в масло, обладает хорошим тепловыделением и длительным сроком службы (>10 миллионов

раз) и подходит для работы при высоком напряжении (например, 660 бар) и высокочастотных переключениях (например, серия DG4V).

Электромагнит сухого типа: катушка находится в воздухе, конструкция проста, стоимость низкая, но тепловыделение низкое, а срок

службы короткий (<1 миллиона раз). Он подходит для работы при низком напряжении (<210 бар) или низкочастотных переключениях

(таких как как серия DG2V).

3. Нажмите среднюю кнопку (трехпозиционный четырехходовой клапан).

Основная функция электромагнитного клапана ВИККЕРСА определяется кодом (например, C, H, O, M и т.д.), общими типами и характеристиками：

Применимые сценарии средних функциональных характеристик

Порт C-типа P закрыт, а порт A/B/T соединен (в приводе есть две полости для возврата масла, которые могут быть заполнены).

Привод должен быть заблокирован (например, при вертикальной установке гидроцилиндра).

Разъемы P/T типа H соединены друг с другом, а разъемы A/B закрыты (две камеры привода закрыты, и пополнение масла не производится).

Это необходимо для быстрого возврата масла или предотвращения удара (например, при быстром спуске).

Все отверстия P/A/B/T типа O закрыты (две камеры привода заперты без утечек) и должны быть заперты с высокой точностью (например,

в креплениях станков).

Порты P/T типа M соединены друг с другом, а порты A/B закрыты (аналогично порту H, но порт P возвращает масло в порт T,

и давление в системе снижается). Требуется разгрузка системы (например, запуск без нагрузки насоса)

2. Основные характеристики электромагнитного регулирующего клапана ВИККЕРСА

Производительность при высоком давлении: Некоторые серии (например, DG4V, DG5V) имеют номинальное давление 660 бар (9500 фунтов

на квадратный дюйм), что подходит для применения в условиях высокой нагрузки (например,

в строительной технике и металлургическом оборудовании).

Антикоррозийное уплотнение: дополнительно используются фторкаучук (FKM), этиленпропиленовый каучук (EPDM) и другие уплотнительные

материалы, которые подходят для минеральных масел, водно-этиленгликолевых, фосфатных и других сред.

Интеграция специальных функций：

Ручное открывание: Когда электромагнит выключен, положение клапана может быть изменено вручную (например, в моделях серии DG4V-MU).

Взрывозащищенная конструкция: она соответствует стандартам взрывозащиты, таким как ATEX и CSA, и подходит для

легковоспламеняющихся и взрывоопасных сред (таких как угольные шахты и химическая промышленность).

Пропорциональное управление: Некоторые серии (например, серия DGP) поддерживают пропорциональные электромагниты для обеспечения

непрерывной регулировки расхода/давления.

Модульная конструкция: В корпус клапана могут быть встроены такие аксессуары, как обратные клапаны и дроссельные заслонки,

для упрощения проектирования системы (например, серия DG4V-B со встроенными обратными клапанами).

3. Ключевые параметры и точки отбора

При выборе типа необходимо учитывать следующие параметры в сочетании с системными требованиями：

1. Основные параметры

Диаметр (NG): определяет пропускную способность (например, NG6 имеет диаметр 6 мм и расход около 15-25 л/мин; NG10 имеет

диаметр 10 мм и расход около 30-40 л/мин).

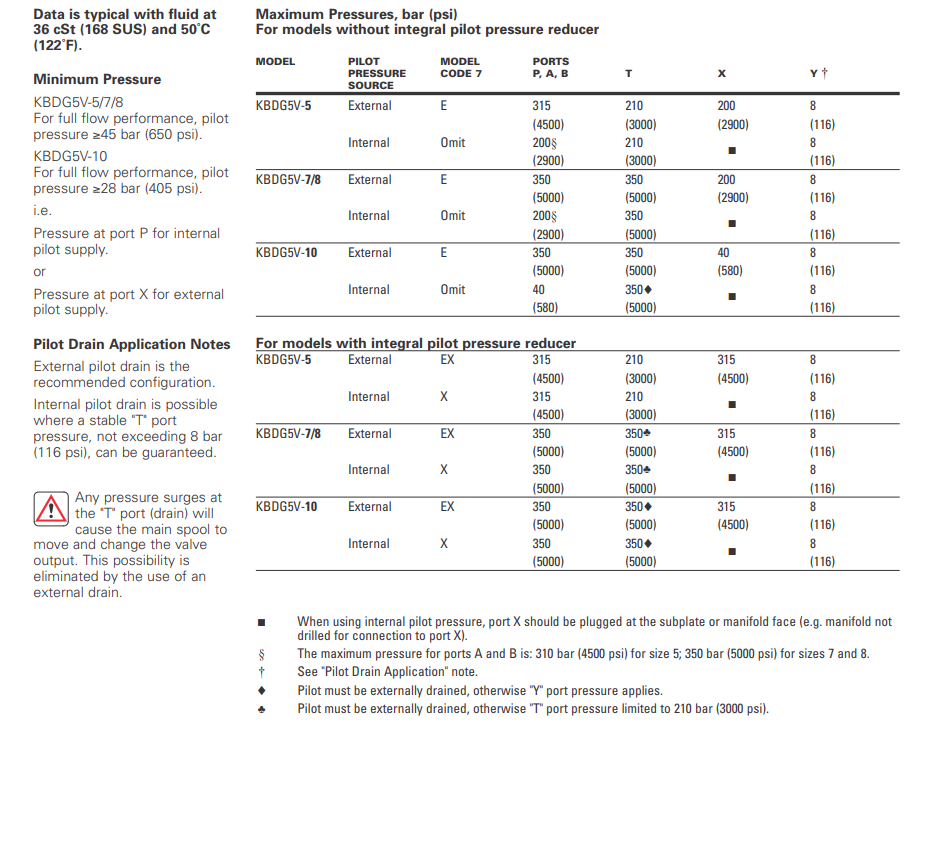

Номинальное давление: Максимальное рабочее давление в системе должно быть ≥ (например, номинальное давление в моделях серии

DG4V-660 составляет 660 бар).

Диапазон расхода: Необходимо обеспечить максимальный расход системы (с учетом утечки и перепада давления).

2. Параметры электромагнита

Тип: мокрый (высокая частота, высокое давление) или сухой (низкое давление, низкая стоимость).

Напряжение: переменное (110 В, 220 В, 380 В) или постоянное (24 В, 12 В), требуется соответствующий источник питания для управления.

Специальные функции: требуется ли ручное отключение, взрывозащищенность, пропорциональное управление и т.д.

3. Средства массовой информации и окружающая среда

Тип среды: минеральное масло, вода-этиленгликоль, фосфат и т.д., определите материал уплотнения (фторкаучук устойчив к коррозии,

нитрилкаучук имеет низкую стоимость).

Диапазон температур: Фторкаучук устойчив к высоким температурам (>150℃), а этилен-пропиленовый каучук устойчив к низким

температурам (-40℃).

4. Медианная функция

Выбирайте в соответствии с требованиями к управлению приводом (например, блокировка типа C, быстрый возврат масла типа H и

высокоточная блокировка типа O).

4. Анализ типичных серий и моделей

Типичные серии электромагнитных регулирующих клапанов VICKERS включают DG4V, DG2V, DGP и т.д. Ниже в качестве примера приводится

серия DG4V (мокрый электромагнит, высокое давление).：

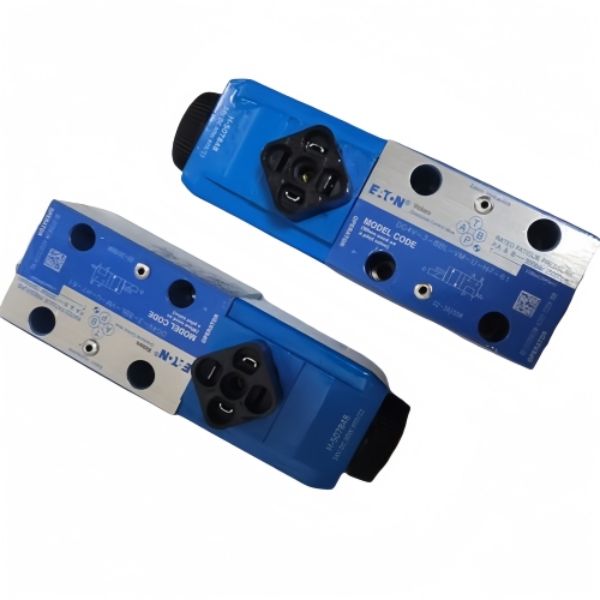

1. Серия DG4V (мокрый тип, трехпозиционный четырехходовой)

Пример модели: DG4V-36-C-MU-E-D-660 (анализ приведен ниже).

Основные параметры：

Диаметр: NG10 (36 кодов).

Средняя функция: Тип C (запирающий привод).

Электромагнит: влажный 24 В постоянного тока (код D), с ручным расцеплением (MU).

Уплотнение: фторкаучук (код E).

Номинальное давление: 660 бар.

Применимые сценарии: гидравлические системы (такие как строительная техника и металлургическое оборудование),

работающие под высоким давлением, устойчивые к коррозии и требующие аварийного управления вручную.

2. Серия DG2V (сухой тип, низкое напряжение)

Характеристики: Электромагнит сухого типа, низкая стоимость, подходит для работы при низком напряжении (< 210 бар) и

низкочастотных переключениях (например, для простого управления переключателем).

Пример модели: DG2V-8-H-M-U-24 (диаметр NG6, функция медианы типа H, сухой электромагнит 24 В постоянного тока).

3. Серия DGP (пропорциональный электромагнитный клапан)

Особенности: Поддержка пропорциональных электромагнитов для обеспечения непрерывной регулировки расхода / давления,

подходящей для сценариев, требующих точного управления (например, сервосистема, регулятор натяжения).

Пример модели: DGP-03-3C2-24 (диаметр NG3, пропорциональное управление, 24 В постоянного тока).

V. Краткое изложение

ОСНОВНЫМИ преимуществами электромагнитных регулирующих клапанов VICKERS являются производительность при высоком давлении,

коррозионностойкое уплотнение и специальный набор функций, которые УДОВЛЕТВОРЯЮТ требованиям ВСЕХ сценариев - ОТ СУХОГО до

ВЛАЖНОГО ВЫСОКОГО давления, ОТ ПРОСТОГО переключения ДО ПРОПОРЦИОНАЛЬНОГО УПРАВЛЕНИЯ.При выборе типа необходимо обращать

внимание на такие параметры, как диаметр, давление, тип электромагнита, промежуточная функция и совместимость со средой,

чтобы гарантировать соответствие характеристик клапана системным требованиям.Типичные области применения включают

строительную технику (например, экскаваторы, краны), металлургическое оборудование (например, прокатные станы),

суда (например, сервоуправление), промышленную гидравлику (например, станки, машины для литья под давлением) и т.д.).
