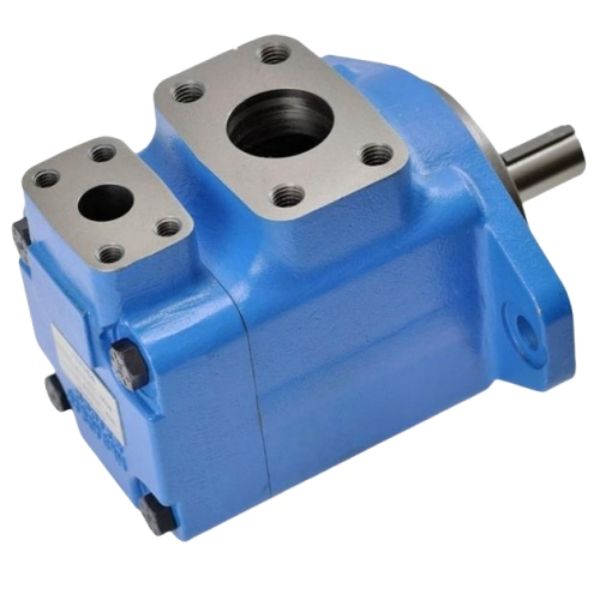

Vickers VMQ серии Тройной количественный насос

Основной анализ тройного количественного насоса серии Wiggs VMQ

1. Позиционирование продукта и концепция дизайна

Тройной количественный насос Wiggs серии VMQ - это высококачественный гидравлический насос, разработанный компанией Eaton-Wiggs

для промышленных и моторизованных установок высокого давления. Его конструкция сочетает в себе три основных преимущества:

производительность при высоком давлении, низкий уровень шума и длительный срок службы. Он подходит для нефтехимии,

электроэнергетики, металлургии, производства бумаги и других отраслей промышленности. области применения, требующие строгой

точности регулирования расхода и стабильности системы.Насосы этой серии обеспечивают синхронную подачу трех скоростей потока

благодаря тройной конструкции, что упрощает конструкцию системы, уменьшает занимаемую площадь и повышает общую эффективность.

2. Технические характеристики и эксплуатационные параметры

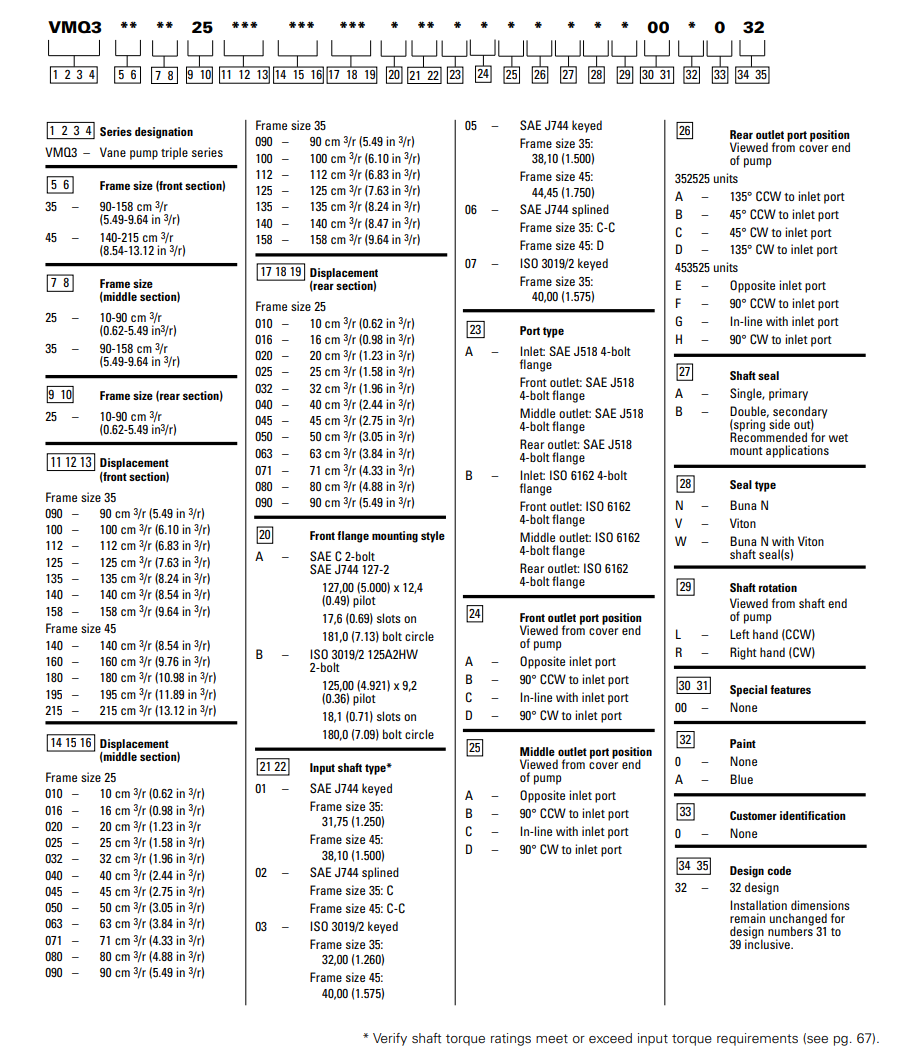

Рабочий объем и диапазон расхода

Тройная конфигурация насоса: Доступны два комбинированных типа рабочего объема, варьирующихся от 110 см3/об/мин (6,74 дюйма 3/об/мин)

до 463 см3/об/мин (28,25 дюйма 3/об/мин).

Выходной поток: Если взять, к примеру, скорость вращения 1800 об/мин, то диапазон расхода составляет 67,6-359,6 л/мин (17,8-95,0 об/мин),

что позволяет удовлетворить самые разные потребности - от легкой до тяжелой нагрузки.

Способность к давлению

Постоянное рабочее давление: до 293 бар (4250 фунтов на квадратный дюйм) для обеспечения стабильной работы системы в условиях

высокого давления.

Максимальное давление: Оно может выдерживать 310 бар (4500 фунтов на квадратный дюйм) в течение короткого времени,

чтобы справиться с внезапными скачками нагрузки.

Контроль шума

Благодаря конструкции картриджа с 12 лопастями, оптимизирующей динамическое уплотнение между лопастью и статором,

уровень шума снижается до 62 дБ (А), что близко к уровню традиционных шестеренчатых насосов с внутренним зацеплением,

а комфортность условий эксплуатации значительно повышается.

Долговечность и надежность

Конструкция лопасти "мать и дитя": Благодаря конструкции гидравлического баланса устраняется внутренняя осевая нагрузка,

снижается износ подшипников и увеличивается срок службы.

Возможность адаптации к холодному пуску: Поверхность бронзового листа имеет высокую степень защиты от застоя, что обеспечивает

прямой запуск в условиях низкой температуры и позволяет избежать преждевременного выхода из строя из-за недостаточной смазки.

Срок службы при постоянном номинальном давлении: При номинальном постоянном давлении он может выдерживать более 10 миллионов

циклов давления, что значительно превышает отраслевые стандарты.

3. Конструктивные преимущества и дизайнерские инновации

Модульная конструкция

Одноблочные, двухблочные и трехблочные насосы имеют одинаковые базовые характеристики, что позволяет быстро заменять сердечники

насосов для проведения технического обслуживания на месте и сокращать время простоя.

Входные/выходные отверстия могут быть отрегулированы в 4-х положениях относительно друг друга, что позволяет адаптироваться к

компактной планировке помещения и упростить конструкцию оборудования.

Возможность тройного расширения насоса

Благодаря конфигурации сквозного привода количественные и регулируемые насосы могут быть интегрированы для достижения многопоточной производительности от одного источника питания и оптимизации энергоэффективности и стоимости системы.

Герметизация и контроль утечек

Применена конструкция внутреннего слива масла, а давление в системе на входном патрубке насоса должно составлять ≤1,4 бар (20

фунтов на квадратный дюйм), чтобы предотвратить вытекание масла под высоким давлением и повреждение уплотнения.

4. Сценарии применения и отраслевые ценности

Типичные области применения

Нефтехимическая промышленность: транспортировка смазочных материалов, химических растворов и других сред,

устойчивых к агрессивным средам.

Электроэнергетическая металлургия: приводит в действие гидравлическую систему высокого давления и обеспечивает управление

работой тяжелого оборудования.

Бумагоделательное оборудование: обеспечивает стабильную скорость потока для точной регулировки натяжения бумажного полотна.

Конкурентное преимущество

Высокое соотношение мощности и веса: компактная форма обеспечивает высокую производительность при высоком давлении и снижает

затраты на монтаж.

Удобство обслуживания: Модульная конструкция сокращает количество запасных частей, а привод через вал упрощает сложную схему.

Оптимизация энергоэффективности: Конфигурация с тройным насосом позволяет распределять расход по мере необходимости,

чтобы избежать потерь энергии.
