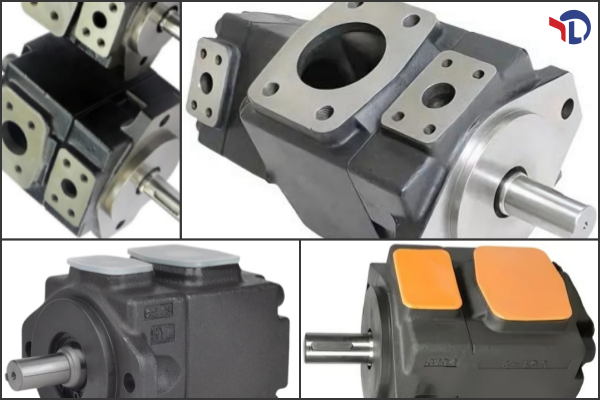

YUKEN PV2R — руководство по эксплуатации количественного лопастного насоса

1. Обзор продукта и особенности

Серия PV2R – классический лопастной насос постоянной производительности с низким уровнем шума японской компании YUKEN, разработанный для машин литья под давлением, прессов, станков, гидравлических станций и строительной техники. Используется специальный профиль статора с низким уровнем шума, что обеспечивает малую пульсацию давления и тихую работу. Модульная конструкция картриджа насоса: при ремонте достаточно заменить только картридж, а не весь насос, что значительно снижает затраты на обслуживание.

• Диапазон рабочего объёма: 5,8～237 см³/об

• Номинальное непрерывное давление: 17,5 МПа; максимальное пиковое давление: 21 МПа

• Две категории: одинарный насос (PV2R1/2/3/4) и сдвоенный насос (PV2R12, 13, 14, 23, 24, 34)

• Сдвоенные насосы имеют общий приводной вал и два независимых выходных порта, идеально подходят для подачи масла в основной контур и контур пилотного управления

Основные преимущества

✅ Низкий уровень шума и малая пульсация давления, подходит для оборудования с требованиями к тихой работе

✅ Модульный картридж, простая замена запасных частей и короткие простои оборудования

 ✅ Высокий объёмный КПД и стабильная работа при длительной эксплуатации

✅ Полная линейка размеров: от малогабаритных пилотных насосов до крупнопоточных насосов для тяжёлой техники

Ограничения эксплуатации

⚠️ Чувствителен к чистоте масла; требуется класс чистоты NAS 8 и выше

⚠️ Не рекомендуется непрерывная работа при пиковом давлении 21 МПа

⚠️ Модели с большим рабочим объёмом (PV2R3, PV2R4) предъявляют высокие требования к всасывающему трубопроводу для предотвращения кавитации

2. Описание кода модели

2.1 Код модели одинарного насоса PV2R

PV2R□ - Рабочий объём - Тип монтажа - Направление вращения - Положение выходного порта - Положение всасывающего порта - Номер конструкции

Пример: PV2R2-41-F-RAA-41

1. PV2R2: серия (PV2R1/PV2R2/PV2R3/PV2R4)

2. 41: номинальный рабочий объём, см³/об

3. F: F – фланцевый монтаж; L – монтаж на лапах

4. R: направление вращения (вид со стороны приводного вала) R – по часовой стрелке (стандарт); L – против часовой стрелки (на заказ)

5. A: положение выходного порта A – сверху; E – 45° сверху слева (вариант REA)

6. A: положение всасывающего порта A – сверху

7. 41: номер конструкции (PV2R1:43; PV2R2:41; PV2R3:31; PV2R4:30)

2.2 Код модели сдвоенного насоса PV2R

PV2R□□ - Рабочий объём малого насоса - Рабочий объём большого насоса - Тип монтажа - Направление вращения - Выход малого насоса - Выход большого насоса - Всасывающий порт - Номер конструкции

Пример: PV2R12-12-41-F-RAA-43

1. PV2R12: комбинация сдвоенного насоса 1+2

2. 12: рабочий объём переднего малого насоса; 41: рабочий объём заднего большого насоса

3. F/L: фланцевый монтаж / монтаж на лапах

4. R/L: направление вращения вала

5. A/A: положение портов

6. 43: номер конструкции

Комбинации сдвоенных насосов: PV2R12, PV2R13, PV2R14, PV2R23, PV2R24, PV2R34

3. Общие технические характеристики

4. Таблица технических параметров одинарных насосов PV2R

5. Таблица подбора комбинаций сдвоенных насосов PV2R

6. Описание кривых рабочих характеристик

1. Расход в зависимости от частоты вращения: При постоянном давлении выходной расход растёт с увеличением частоты вращения; при частоте ниже 750 об/мин объёмный КПД заметно снижается.

2. Расход в зависимости от давления: При росте давления увеличиваются внутренние утечки, что приводит к небольшому снижению выходного расхода. Серия PV2R сохраняет более высокий объёмный КПД при высоком давлении по сравнению с обычными лопастными насосами.

3. Уровень шума: Конструкция статора с низким шумом снижает шум на 3~6 дБ по сравнению с традиционными лопастными насосами. Насосы с большим рабочим объёмом имеют более высокий базовый уровень шума.

4. Входная мощность: Мощность растёт вместе с давлением и расходом. При выборе электродвигателя оставьте достаточный запас по мощности с учётом пиковых режимов работы.

Примечание: расход в каталоге – измеренный чистый выходной расход = геометрический объём минус внутренние утечки.

7. Тип монтажа, направление вращения и определение портов

1. Тип монтажа

• F: фланцевый монтаж (стандартное прямое соединение с электродвигателем, наиболее распространённый)

• L: монтаж на лапах, корпус насоса с опорными лапами для установки на отдельном основании

2. Направление вращения: рассматривается со стороны приводного вала

• R: по часовой стрелке (заводское стандартное исполнение)

• L: против часовой стрелки (изготовление на заказ; ЗАПРЕЩАЕТСЯ вращать стандартный насос R в обратную сторону)

3. Гидравлические порты

• AA: стандартное расположение портов, всасывающий и напорный порты направлены вверх

• REA: вариант расположения портов, напорный порт под углом 45° вверх вбок, для специальной прокладки трубопроводов по требованию заказчика

8. Монтаж, трубопроводы и меры предосторожности при эксплуатации

1. Трубопроводы (критически важно для насосов с большим рабочим объёмом)

• Всасывающая линия: диаметр трубы должен быть больше диаметра всасывающего порта насоса. Трубопровод должен быть коротким, количество колен минимальным. Для PV2R3/PV2R4 тонкие всасывающие трубы строго запрещены.

• Разрежение на всасывании ≤ -0,03 МПа. Чрезмерное разрежение вызывает кавитацию, посторонний шум и быстрое повреждение картриджа.

• На напорной линии установите виброгаситель для снижения передачи ударных нагрузок давления.

2. Бак и фильтрация

• На входе всасывающей линии установите сетчатый фильтр 100 мкм; на линии возврата масла – фильтр 10 мкм.

• Объём бака ≥ 3 × минутный расход насоса; уровень жидкости должен быть выше всасывающего патрубка.

3. Соосность

• Погрешность соосности между электродвигателем и насосом ≤0,05 мм. Перекос приводит к преждевременному износу вала и подшипников.

4. Первый запуск

• Перед первоначальным пуском заполните полость насоса гидравлическим маслом. Кратковременно включите мотор для удаления воздуха; запустите на холостом ходу на несколько минут, затем постепенно повышайте давление.

5. Рабочая среда

• Основное применение – минеральное масло VG46. Для водно-гликолевых смесей или фосфатных эфиров требуется версия со специальными уплотнениями; максимальная частота вращения и давление должны быть снижены.

9. Поиск неисправностей и техническое обслуживание

График технического обслуживания

• Новый насос: замена гидравлического масла и фильтра после первых 500 часов работы

• Нормальный режим эксплуатации: замена масла и фильтра каждые 2000 часов, регулярный контроль загрязнённости масла

• При износе картриджа замена всего насоса не требуется; установите подходящий картридж в сборе
