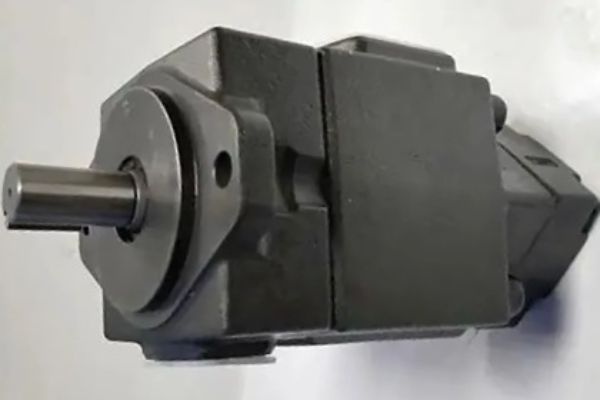

Лопастной насос YUKEN pv2r13-19-94- описание модели f-reaa-43 и область применения

Лопастной насос Youyan YUKEN PV2R13-19-94- Описание модели F-REAA-43 и анализ применения

1. Декомпозиция модели и анализ параметров

Идентичность бренда

YUKEN: Бренд японской Youyan Industry Co., Ltd., известного мирового производителя в области гидравлики,

ее продукция известна своим низким уровнем шума, высоким давлением и высокой производительностью.

Серийный код

PV2R: Серия пластинчатых насосов высокого давления с низким уровнем шума, рабочим объемом от 6 до 237 куб.см/об,

с максимальным давлением 21 МПа, изготовленных из алюминиевого сплава и подходящих для работы с электроприводом.

Код насоса

Рис. 13: В конкретных моделях серии PV2R различаются различные комбинации перемещения.

Параметры перемещения

Рабочий объем переднего насоса составляет 19 мл/об, что означает, что выходной расход переднего насоса составляет 19 мл на оборот.

Рабочий объем заднего насоса составляет 94: в мл/об выходной расход насоса задней ступени составляет 94 мл на оборот.

Конструкция с двойным соединением: два одиночных насоса типа PV2R, приводимых в движение одной осью, подключены параллельно,

что позволяет независимо подавать масло в два контура для удовлетворения потребностей многоканальной гидравлики.

Форма установки

F: Фланцевая установка, простота быстрого подключения к гидравлической системе, высокая стабильность.

направление вращения

R: Вращайте по часовой стрелке (если смотреть со стороны конца вала), что должно быть согласовано с поворотом приводного двигателя,

чтобы избежать снижения производительности или повреждения, вызванного реверсированием.

Направление взаимодействия

EAA：

E: Направление отверстия для слива масла (для подтверждения конкретной ориентации вам необходимо обратиться к официальному

руководству Youyan, обычно буква “E” может указывать на боковое направление или определенный угол).

AA: Направление отверстия для всасывания масла (буква “A” обычно означает “вверх”,

а двойная буква "A" может быть стандартной конфигурацией или специальной конструкцией).

Проектный номер

43: Идентификация версии или итерации проектирования, которая может включать в себя материал,

конструкцию уплотнения или оптимизацию производительности.

2. Основные сценарии применения

Промышленная гидравлическая система

Оборудование для литья под давлением: обеспечивает высокое давление, стабильный поток,

контролирует открытие и закрытие пресс-формы и давление впрыска.

Строительная техника: используется для привода гидравлических цилиндров экскаваторов,

кранов и другого оборудования для обеспечения точного перемещения.

Станки: обеспечивают питание системы подачи станков с ЧПУ для достижения высокой точности обработки.

Зона повышенного давления

Металлургическая промышленность: Гидравлическая система, приводящая в движение прокатные станы и кузнечно-прессовое оборудование,

способна выдерживать экстремальные условия работы.

Автомобилестроение: используется в машинах для литья под давлением и на линиях штамповки для обеспечения качества формования деталей кузова.

Сценарий большого спроса на трафик

Судовое оборудование: обеспечивает непрерывную подачу гидравлической энергии с высоким расходом для рулевого механизма и палубного оборудования.

Ветроэнергетическое оборудование: приводная система рыскания и тангажа для адаптации к суровым условиям эксплуатации на открытом воздухе.

3. Преимущества в производительности

Эффективный и стабильный

Лопасть точно подогнана к канавке ротора, объемный КПД высок, а пульсация потока невелика.

Конструкция с двойным соединением уменьшает колебания давления и обеспечивает синхронную работу нескольких контуров.

Конструкция с низким уровнем шума

Оптимизируйте проточный канал и профиль лопасти, уменьшите гидравлический удар и вибрацию, а также уровень шума ≤65 дБ.

Длительный срок службы и надежность

Корпус из алюминиевого сплава отличается малым весом и устойчивостью к коррозии. Ключевые компоненты (такие как статоры и лопасти)

изготовлены из высокопрочных материалов со сроком службы более 10 000 часов.

Точный контроль осевого зазора (0,015-0,03 мм для небольших насосов, 0,02-0,045 мм для средних насосов) для уменьшения утечки.

Простое техническое обслуживание

Благодаря модульной конструкции уязвимые детали, такие как маслораспределительный поддон и статор,

могут быть быстро заменены, что сокращает время простоя.

4. Меры предосторожности при выборе и использовании

Согласование параметров

Подтвердите требуемый расход системы (передний насос 19 мл/об./мин. +задний насос 94 мл/об./мин.) и давление (≤21 МПа),

чтобы избежать перегрузки.

Направление вращения (по часовой стрелке) должно совпадать с направлением вращения двигателя, чтобы предотвратить разворот.

Установка и интерфейс

При установке фланца (F) НЕОБХОДИМО убедиться, что торцевая поверхность плоская, а момент затяжки болта соответствует стандарту.

Направление отверстия для выпуска масла (EAA) и отверстия для всасывания масла должно соответствовать расположению трубопровода,

чтобы уменьшить колено и местное сопротивление.

Требования к маслу

Диапазон вязкости составляет 17-37 мм2/с, а температура составляет ≤55 ℃, чтобы предотвратить ухудшение качества масла или его утечку.

Точность фильтрации составляет ≥NAS 6, что позволяет избежать попадания загрязнений на лопасти и статоры.

Мониторинг работы

Регулярно проверяйте осевой зазор и чистоту масла, а также своевременно заменяйте фильтрующий элемент.

Избегайте сухого вращения или перегрузки, а также не допускайте износа зоны всасывания на внутренней поверхности статора.
